Перемещение и копирование размеров

После отображения размеров в чертеже их можно перемещать как внутри вида, так и в другой вид. При перетаскивании размера из одного места в другое, он прикрепляется к модели в нужном месте. Перемещать или копировать размер можно только в тот вид, ориентация которого соответствует этому размеру.

  • Для перемещения размера внутри вида перетащите размер в новое положение.

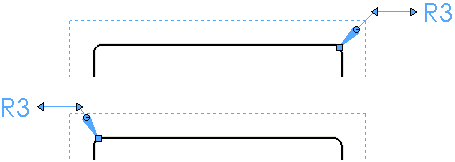

  • Чтобы переключить размер на другой элемент похожего размера в виде, выберите размер и перетащите и разместите маркер стрелки на другую кромку. Это метод работает для радиальных размеров, диаметров и размеров фасок.

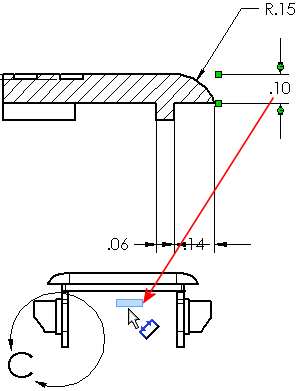

  • Для перемещения размера из одного вида в другой нажмите клавишу Shift при перетаскивании размера в другой вид.

  • Для копирования размера из одного вида в другой нажмите клавишу Ctrl при перетаскивании размера в другой вид. Используйте это метод для создания множественных управляющих размеров.

  • Для перемещения или копирования сразу нескольких размеров при выборе удерживайте нажатой клавишу Ctrl.

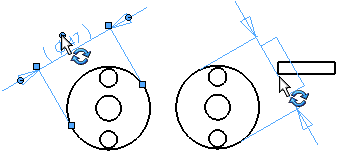

  • Чтобы вращать размер, потащите за маркер, расположенный наиболее близко к тексту размера. Размер вращается в небольших интервалах.
