摩擦概要

摩擦是發生在接合及接觸零件間的抵抗力。當零件互相接觸時，會根據摩擦的靜態及動態係數與作用在零件上的正向力來計算摩擦。結合摩擦更為複雜，因為接觸面積的大小會影響摩擦的程度。

結合摩擦

您可以在結合 PropertyManager 的分析標籤中指定接合摩擦。它是零件間的抗力、滑動力、曲面力，要使零件互相移動必須克服這些力。力是由於曲面及作用於連接上負載間的接觸而來的。接合摩擦考慮本體間的標準摩擦，以及接合幾何的各方面來決定作用的淨摩擦力。

SolidWorks Motion 結合摩擦模型合併使用尺寸的資訊及摩擦係數。您可以直接輸入摩擦係數，或您可以讓 SolidWorks Motion 根據您所選的材料來計算。

結合摩擦被建構為 Coulomb 摩擦，且僅代表在接合的動態摩擦。

接觸摩擦

您可以在接觸中指定摩擦係數（發生在接觸本體間的摩擦）。會根據您為每個接觸配對組定義的材料，自動指定使用的速度及摩擦係數。不過，基於模型的動態，它們可能不是最適當的參數。如果需要，您可以手動設定這些係數。

SolidWorks Motion 使用 Coulomb 摩擦方法且將平滑曲線配合至摩擦參數來解出摩擦力。

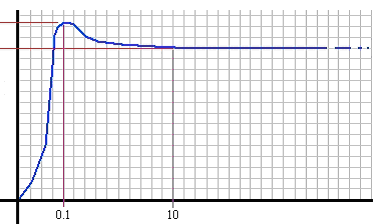

對於此範例，使用了乾性鋼與乾性鋼接觸的預設摩擦參數。

動態摩擦過渡速度：10.16 mm/s
動態摩擦係數：0.25
靜態摩擦過渡速度：0.1 mm/s
靜態摩擦係數：0.30

在 Coulomb 摩擦方法中，摩擦力會根據四個常數來計算：

動態摩擦速度：動態摩擦變為固定的速度。

動態摩擦係數：一旦本體不再靜止時，用來計算摩擦力的常數。

靜態摩擦速度：在靜止零組件及移動零組件間發生過渡的速度。

靜態摩擦係數：當本體靜止時，用來計算克服摩擦所需要力的常數。

要編輯速度及係數參數，請清除在接觸PropertyManager 中的材料。
