表示パネル(Display Pane)
表示パネルを使って、部品および図面ドキュメントの様々な表示設定を確認できます。 アセンブリと 部品で変更を設定に適用することもできます。
表示パネルを展開または折りたたむには：
表示パネルを展開するには、FeatureManagerパネル上部の
（タブの右側）をクリックします。

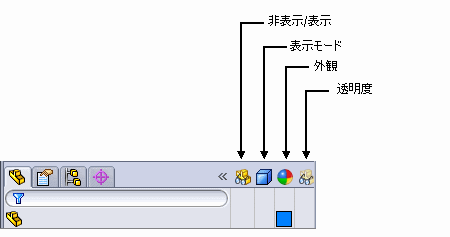

表示パネルは FeatureManager パネルの右に現われます:
表示パネルを折りたたむには
をクリックします。
部品ドキュメントでは以下のような設定を表示できます：
|
表示設定 |
アイコン |
コメント |
|
 表示/非表示
|
|
ボディに対して: ボディが表示されていることを示します。 同様にスケッチ、または平面を非表示、または表示することができます。 |
|
|
ボディに対して: ボディが非表示であることを示します。 |
|
 外観
|
|
部品、ボディ、フィーチャーに対して: 外観を表示します。適用されていない場合は空欄となります。 |
|
 透明度
|
|
部品、ボディ、フィーチャーに対して: 外観 PropertyManager で透明度が適用されていることを示します。透明度が適用されていない場合は空欄となります。 |
外観プロパティ(Appearance callouts) は、面の色、フィーチャー、ボディーと部品を表示して、色の編集へのショートカットです。
図面ビューとボディでは、以下を含む表示設定が可能です：
|
表示設定 |
アイコン |
コメント |
|
表示/非表示 |
 ,  ,  等
|
図面ビューのみ。 ビューが表示されていることを示します。 |
|
 ,  ,  等
|
図面ビューのみ。 ビューが非表示であることを示します。 |
|
 表示モード
|
|
ワイヤフレーム |
|
|
隠線表示 |
|
|
隠線なし |
|
|
エッジ シェイディング表示 |
|
|
シェイディング表示 |
アセンブリ ドキュメントに関しては、アセンブリの表示パネル を参照してください。
