Área de gráficos
A área de gráficos mostra:
-
Chamadas para determinadas cargas, condições de limite e controles de malha.
-
Plotagens que representam tensão, esforço, deformação, frequências ressonantes, etc. Você pode
dividir a área de gráficos
para exibir vários resultados simultaneamente. Consulte
Plotar resultados
e
Processar resultados de plotagens
.
-
Símbolos que representam cargas, acessórios de fixação, conexões e controles de malha.
Chamadas
Chamadas são caixas de texto preenchidas que são exibidas na área de gráfico quando determinadas ferramentas são usadas. As chamadas podem ser arrastadas para a posição adequada. Você pode editar os valores mostrados nas chamadas para controlar o efeito da carga ou uma condição de limite.
A imagem a seguir mostra uma chamada. Você pode editar o valor 250 para mudar a força.
Símbolos
Quando você adiciona uma carga, acessório de fixação ou outro controle, o software adiciona símbolos ao modelo. Clique duas vezes nesses símbolos para acessar o controle pelo PropertyManager. A imagem seguinte destaca um símbolo para um conector de apoio elástico. A imagem mostra também os símbolos para uma força e um conector de parafuso.
Você pode ocultar ou exibir os símbolos na área dos gráficos clicando com o botão direito no controle localizado na árvore de estudo do Simulation. Para ocultar todas cargas e restrições de uma operação, clique com o botão direito em Cargas Externas
, bsp;
Acessórios de fixação
ou Conexões
, respectivamente, então selecione Ocultar todos.
Para ocultar ou exibir todos os símbolos de simulação de uma vez, execute um desses procedimentos:
-
Clique em Ocultar/Exibir itens
(barra transparente Exibir) e marque ou desmarque Exibir símbolos de simulação
.
-
Clique em Exibir, Símbolos de simulação
.

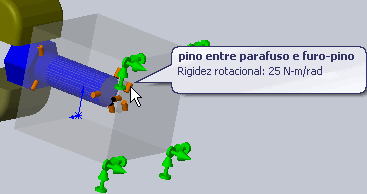

bsp;Quando você posiciona o ponteiro sobre esses símbolos, o software exibe detalhes sobre o recurso.
