Utilización de herramientas de croquizado 3D
Herramientas de croquizar
|
Algunas herramientas que puede utilizar para crear croquis en 3D son éstas:
|
|
|
|
|
|
|
|
|
|
|
|
 Spline sobre superficie sólo está disponible en 3D.
|
|
|
|
No puede utilizar:
|
Croquizar en 3D
Se pueden crear entidades en 3D en un plano de trabajo o en un punto arbitrario en espacio 3D.
Para comenzar a crear un croquis en 3D:
Haga clic en Croquis 3D
de la barra de herramientas Croquis o haga clic en Insertar, Croquis 3D para abrir un nuevo croquis 3D en el plano Frontal de la vista Isométrica.
- o -
Seleccione un plano y haga clic en
Croquis 3D sobre plano
en la barra de herramientas Croquis o en Insertar, Croquis 3D sobre plano para agregar un croquis ·D en una vista Normal a.
Diferencias entre croquizado en 2D y en 3D
Al croquizar en 2D, toda la geometría se proyecta sobre el plano que se ha seleccionado para hacer el croquis. Las aristas de silueta se convierten en entidades planas y por lo tanto desde ciertos ángulos los redondeos y cilindros aparecen como arcos y líneas.

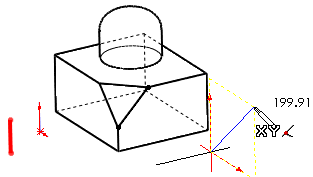

En el croquis que aparece abajo, a pesar de que no se ve la normal al plano de croquis, se puede percibir cómo se proyecta el modelo en el plano de croquis.
|
|
|
En un croquis en 2D, la geometría del modelo se proyecta sobre el plano de croquis de esta manera.
|
En el croquis que aparece abajo, el croquis en 3D en rojo (creado en una de las aristas del chaflán) es una arista de modelo no paralela al plano de croquis en 2D. El croquis en 2D en rojo es una proyección del croquis en 3D.
En el croquis en 2D se puede croquizar una línea paralela a otras líneas y agregar puntos finales coincidentes. Sin embargo, paralela y coincidentes se refieren a la arista proyectada y no a la real. El croquis en 2D en azul representa esta condición. El final de la línea no es coincidente con la arista real del modelo y la línea tampoco es paralela a dicha arista.
En croquizado en 3D no existe ese tipo de proyecciones. Si se agrega una relación paralela al croquis en 3D rojo, es paralela en espacio 3D.
En croquis en 3D con contornos anidados, se pueden seleccionar los límites internos; sin embargo sus perfiles no se restan de la extrusión general como se hace en croquis en 2D.
Croquizado 2D en 3D
Cuando se abre un croquis en 3D, se lo puede iniciar en cualquier lugar. De esta manera se agrega un origen. Para utilizar un modo de croquis 2D en un croquis 3D, active una cara plana agregando un
plano de croquis 3D
. También se puede hacer clic en Croquis 3D sobre plano en la barra de herramientas Croquis o en Insertar, Croquis 3D sobre plano para comenzar a croquizar en un modo 2D. Esto ofrece algunos beneficios adicionales:
-
Inferencias. Hay más relaciones disponibles, con algunas restricciones.
-
Enganche. Sólo ocurre en la geometría en el plano de croquis. Excepciones:
-
-
Enganche a una curva que pasa a través de un plano e infiere coincidencia entre el punto croquizado y la curva.
-
Enganche a puntos fuera del plano cuando se visualiza un plano normal a. Esto asegura que el punto es coincidente con la proyección sobre el plano.
