Schweißnähte in Baugruppen

Sie können Baugruppen vereinfachte Schweißnähte hinzufügen. Vereinfachte Schweißnähte liefern eine leichte, einfache Darstellung von Schweißnähten.

Um eine Schweißnaht zu einer Baugruppe hinzufügen, führen Sie folgende Schritte aus:

• Klicken Sie auf Baugruppen-Features (Registerkarte Baugruppe auf dem CommandManager), und klicken Sie dann auf Schweißnaht .
• Klicken Sie auf Einfügen > Baugruppen-Feature > Schweißnaht.
• Klicken Sie auf Kehlnaht (Schweißkonstruktions-Symbolleiste).

Weitere Informationen zu Schweißnähten finden Sie unter Schweißnähte.

Weitere Informationen zu Schweißnahttabellen in Zeichnungen finden Sie unter Schweißnahttabellen.

Spezielle Überlegungen zu Schweißnähten in Baugruppen:

• Eine Schweißnaht kann zwei Komponenten umfassen (nicht drei oder mehr). Beispielsweise benötigen Sie in dieser Baugruppe zwei Schweißnähte, um die Leiste an den beiden Platten anzuschweißen.

  Erste Schweißnaht:	Zweite Schweißnaht:

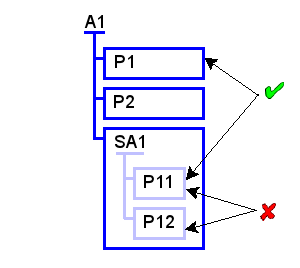

• Sie können Nähte nur zwischen übergeordneten Komponenten (Teile oder Unterbaugruppen) schweißen. Beispiel: Eine Baugruppe enthält zwei Teile, P1 und P2, und eine Unterbaugruppe, SA1. Die Unterbaugruppe enthält zwei Teile, P11 und P12.

  • Sie können zwischen T1 und T11 eine Schweißnaht hinzufügen, da Sie sie zwischen einer übergeordneten Baugruppe und einer übergeordneten Unterbaugruppe hinzufügen.
  • Sie können keine Schweißnaht zwischen T11 und T22 hinzufügen, da es sich um Komponenten derselben Unterbaugruppe handelt. Öffnen Sie das Unterbaugruppendokument, um die Schweißnaht hinzuzufügen.

• Sie können Schweißnähte zwischen reduzierten Komponenten hinzufügen. Die Schweißnähte werden wie üblich im Grafikbereich im Schweißnaht-Ordner des FeatureManager angezeigt.
  Wenn eine Unterbaugruppe reduziert ist, werden darin enthaltene Nähte im Grafikbereich des FeatureManager nicht angezeigt.
