Esplosione e compressione con l'animazione guidata

Per usare l'Animazione guidata per esplosioni e compressioni, creare innanzitutto una vista esplosa del proprio assieme. La sequenza di animazione creata con l'Animazione guidata si basa sugli stessi calcoli.

Per esplodere o comprimere:

  1. fare clic su Animazione guidata Tool_Animation_Wizard.gif (barra MotionManager).
  2. Nella finestra di dialogo Seleziona tipo di animazione:
    1. selezionare Esplodio Comprimi.
    2. Selezionare Cancella tutti i percorsi esistenti per eliminare tutte le sequenze di animazione esistenti.
    3. Fare clic su Avanti.
  3. Nella finestra di dialogo Opzioni di controllo animazione:
    1. Digitare un valore per Durata (secondi) dell'animazione in secondi.
    2. Digitare un valore per Inizio (secondi) del movimento.
    3. Fare clic su Fine.

      Fare clic su Salva animazione Tool_Save_Animation.gif (barra degli strumenti MotionManager) per salvare l'animazione.

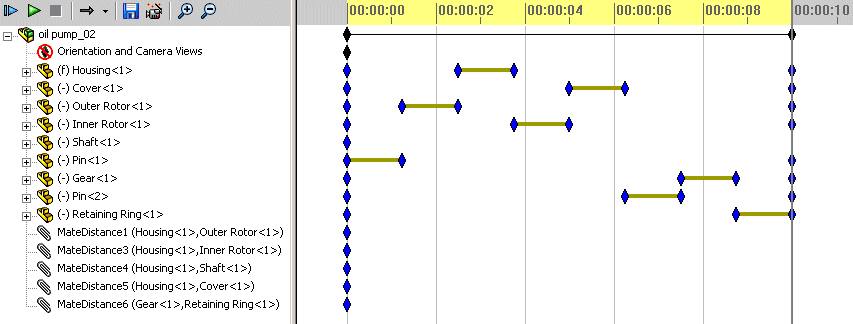

La linea temporale è popolata con barre di cambiamento e punti chiave in base alle proprie selezioni per Durata e Inizio.


showme_button_w_text.gif Compressione seguita dal Movimento base
Si può usare l'Animazione guidata con Movimento base o Analisi del movimento se i punti chiave generati non interferiscono con i calcoli effettuati. Nel caso del video sopra riportato, notare che la rotazione inizia solo dopo il completamento della compressione.
