Panoramica di ripetizione e specchiatura
La funzione Ripetizione ripete le funzioni selezionate in un insieme basato su una funzione testa di serie
. Si può creare una ripetizione lineare, circolare, una ripetizione guidata da una curva, una ripetizione di riempimento o usare punti dello schizzo o le coordinate della tabella per creare la ripetizione.
La funzione Specchia copia le funzioni selezionate o tutte le funzioni e le duplica sul piano o sulla faccia selezionata.
Per propagare i colori di SolidWorks, le trame e i dati di filettatura cosmetica a tutte le istanze di ripetizione e alle funzioni specchiate, selezionare l'opzione Propaga le proprietà visive nel PropertyManager.
Con le parti multicorpo, è possibile utilizzare la ripetizione o la funzione di specchiatura per ripetere o specchiare corpi multipli all'interno dello stesso documento.
-
Per ottenere una Ripetizione lineare, selezionare le funzioni, quindi specificare la direzione, la spaziatura lineare e il numero totale delle varianti.
-
Per ottenere una Ripetizione circolare, selezionare le funzioni e un bordo o un asse come centro della rotazione, quindi specificare:
il numero totale di varianti e la spaziatura angolare tra di esse.
- o -
il numero totale di varianti e l'angolo totale nel quale creare la ripetizione.
-
Per una Ripetizione guidata dalla curva, selezionare le funzioni e un bordo o segmento di schizzo sul quale ripetere la funzione. Quindi, specificare il tipo di curva, il metodo di curva e il metodo di allineamento.
-
Per ottenere una Ripetizione dello schizzo, selezionare il punto in cui popolare una funzione testa di serie tracciando punti di schizzo sulla faccia del modello.
-
Per ottenere una Ripetizione di tabella, aggiungere o recuperare le coordinate X-Y precedentemente create per popolare una funzione testa di serie sulla faccia del modello.
-
Per una Ripetizione di riempimento, riempire un'area definita con una serie di funzioni o una forma di taglio predefinita.
-
Per ottenere una Funzione di specchiatura, selezionare le funzioni da copiare e un piano da utilizzare per la duplicazione speculare. Se si seleziona una faccia planare sul modello, viene specchiato l'intero modello intorno alla faccia selezionata.
-
Per una Ripetizione cosmetica, riempire un'area definita con una ripetizione cosmetica o una forma di taglio predefinita.
È anche possibile creare ripetizioni di ripetizioni e copie specchiate di ripetizioni, così come controllare e modificare le ripetizioni.
Il software supporta un'anteprima completa delle funzioni di ripetizione e specchiatura.
|

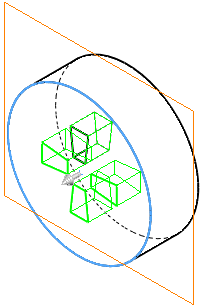

Esempio di anteprima della condizione di termine Fino alla superficie per ripetizioni e specchiature
|
|
|
|
Per informazioni sull'uso delle ripetizioni dei componenti in un assieme, vedere Aggiunta di una ripetizione di un componente.
