結果プロット上への原型モデルの表示

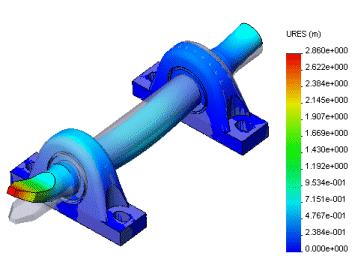

構造解析では変形形状上のプロットに、透明度をコントロールした原型図を重ねることができます。

結果プロットに原型モデルを重ねるには：

1. Simulation スタディ ツリーで、構造解析スタディのプロット アイコンを右クリックしてプロット オプション（Settings）を選択します。

設定 PropertyManager が表示されます。

2. 変形図プロット オプション（Deformed Plot Options）で次のように実行します:

   1. 原形モデルを変形図上に表示（Superimpose model on the deformed shape）をチェックします。

   2. 半透明色とレベルを設定します。

3. をクリックします。
