中心マーク PropertyManager（Center Mark PropertyManager）

この PropertyManager を表示するには、図面で、中心マーク （アノテート アイテム ツールバー）または 挿入 > アノテート アイテム > 中心マーク をクリックします。

スタイル

中心マークのスタイルを定義します。

自動挿入

	すべての穴	オプション
	すべてのフィレット	オプション
	すべてのスロット	オプション スロット中心マーク スロットの中心 ストレート スロットのスロットの中心に中心マークを挿入 スロットの端 ストレート スロットのスロットの端に中心マークを挿入 円弧スロットの中心 円弧スロットのスロットの中心に中心マークを挿入 円形スロットの端 円弧スロットのスロットの端に中心マークを挿入

オプション

マニュアル挿入オプション

	単一中心マーク

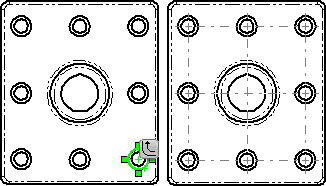

	直線中心マーク	中心マークを円や円形の直線パターンとして挿入します。 直線パターンの認識中に、継続 （Propagate）をクリックしてパターンのすべてのインスタンスで中心マークを作成します。 接続線（Connection lines）: 中心マークを接続します。 直線パターンまで延長された中心マーク 接続線を持つ直線中心マーク
	円形中心マーク	中心マークを円や円形の円形パターンとして挿入します。 オプション
	スロット中心マーク	スロットの中心 ストレート スロットのスロットの中心に中心マークを挿入 スロットの端 ストレート スロットのスロットの端に中心マークを挿入 円弧スロットの中心 円弧スロットのスロットの中心に中心マークを挿入 円形スロットの端 円弧スロットのスロットの端に中心マークを挿入

属性表示

ドキュメントのデフォルト設定を使用（Use document defaults）を選択解除し、次の属性を ドキュメント プロパティ - 中心線/中心マーク（Document Properties - Centerlines/ Center Marks）で変更します:

マークのサイズ

十字線表示

中心点は 延長線（Extended lines）が選択解除された中心マークです。 延長線をドラッグしてサイズ変更できます。

選択	選択解除

中心線フォント

選択	選択解除

角度

角度

ビューが回転したために中心マークも回転した場合、回転角度がここに表示されます。正の値の角度では中心マークは時計回りに回転します。

レイヤー

レイヤー

名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。
