中心線のアノテート アイテム（Centerline Annotations）
中心マークは、円の中心をマークし、図面でジオメトリ サイズを説明するアノテート アイテムです。
図面ビューに中心線を自動的にまたはマニュアルで挿入できます。ソフトウェアにより重複する中心線は回避されます。

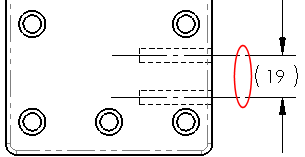

中心線を使用して寸法を定義する場合、延長線は自動的に短くされます。
図面ビューに自動的に中心線を挿入するには：
-
図面内で、オプション
（Options）、ドキュメント プロパティ（Document Properties）、
詳細設定
（Detailing）をクリックします。
-
ビューの作成時に自動的に挿入（Auto insert on view creation）で中心線（Centerlines）を選択します。
-
OK をクリックします。
-
図面ビューを挿入します。
適切なフィーチャーに中心線が自動的に表示されます。
このオプションが選択されていても、大規模アセンブリ モード（Large Assembly Mode）である場合、
、または構成部品の数が大規模アセンブリのスレッショルドを超えると、中心線は自動的には挿入されません。
中心線をマニュアルで挿入するには：
-
図面ドキュメントでアノテート アイテムツールバーの中心線
（Centerline）をクリック、または挿入（Insert）、アノテート アイテム（Annotations）、中心線（Centerline）をクリックします。
中心線（Centerline）PropertyManager が表示されます。
注記: このツールとエンティティのどちらを先に選択してもかまいません。
-
次のいずれかを選択します：
-
OK
をクリックします。
