Dimensão do local do DimXpert
Use a ferramenta Dimensão do local
para aplicar dimensões lineares e angulares entre dois
recursos do DimXpert

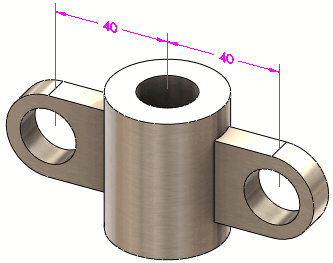

(excluindo recursos de superfície, filete, chanfro e bolso). No procedimento a seguir, você dimensiona a distância entre dois furos simples.
Para usar a ferramenta de Dimensão de local do DimXpert:
-
Clique em Dimensão de local (barra de ferramentas DimXpert) ou em Ferramentas, DimXpert, Dimensão de local.
-
Selecione a face do recurso de origem.
A seleção de aresta é suportada somente ao realizar uma dimensão entre dois planos. Veja o procedimento a seguir.
O Seletor de recurso é exibido na área de gráficos com o furo selecionado. Se necessário, selecione um tipo de recurso diferente no seletor de recurso.
-
Clique na face do recurso de tolerância.
O seletor de recurso continua sendo exibido, com um tipo de recurso padrão selecionado para o recurso de tolerância. Se necessário, selecione um tipo de recurso diferente no seletor de recurso. A dimensão de local está pronta para ser posicionada.
-
Clique para inserir a dimensão.
O
PropertyManager do DimXpert
é exibido. Os recursos do furo selecionado são listados como Recurso de origem
e Recurso de tolerância
em Recursos de referência.
|
|
-
Clique em Trocar recursos  , se necessário, para inverter os recursos.
-
Em geral, você pode anexar dimensões a qualquer aresta do recurso. Selecione a dimensão e use a alça de arrastar para reposicionar a dimensão.
|
-
Defina as demais opções do PropertyManager e clique em
.
O DimXpertManager é atualizado para mostrar o recurso e o tipo de dimensão.
Use a seleção de aresta para posicionar uma dimensão de local entre dois planos:
-
Clique em Dimensão de local (barra de ferramentas DimXpert) ou em Ferramentas, DimXpert, Dimensão de local.
-
Selecione uma aresta linear, delimitada por duas faces paralelas perpendiculares à aresta.
-
Clique para inserir a dimensão.
-
Defina as opções do PropertyManager e clique em .
Notas
Dimensões:
As dimensões lineares são aplicadas entre:
-
Uma combinação de dois recursos paralelos do tipo plano, eixo ou linha.
-
Dois pontos
-
Um ponto e um recurso do tipo plano, eixo ou linha.
-
Pares de eixos e linhas que são inclinados (não se interceptam e não são paralelos):
As dimensões angulares são aplicadas entre uma combinação de dois recursos não paralelos do tipo plano, eixo ou linha.
Você pode aplicar dimensões lineares ou angulares aos recursos abaixo:
-
Recursos de ponto: Ponto de interseção e esfera
-
Recursos planos: Plano, entalhe, largura e plano de interseção
-
Recursos de eixo e linha: Cone, cilindro, ressalto, furo simples, furo com rebaixo, furo escareado, ranhura e linha de interseção
-
Ponto: Ponto de interseção
Tolerância/Precisão: Defina os valores de tolerância e precisão da dimensão de local em Ferramentas, Opções, Propriedades do documento, DimXpert,
Dimensão de local
.
