Propriedades do documento - Balões

Você pode especificar as configurações de desenho no nível do documento para anotações em balões. Você pode sobrescrever essas definições no PropertyManager.

Para abrir essa página, com um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione Propriedades do documento e depois selecione Anotações > Balões.

Padrão geral de desenho

Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Padrão de balões de base

Padrão de balão da base
Selecione um padrão:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Estilo de linha de chamada

Estilo de linha de chamada Selecione: um estilo.
Espessura de linha de chamada Selecione: uma espessura ou selecione Tamanho personalizado e digite uma espessura.

Estilo de quadro

Estilo de quadro Define o estilo para a forma que contém o texto.
Espessura do quadro Selecione: uma espessura ou selecione Tamanho personalizado e digite uma espessura.

Texto

Fonte

Clique para modificar a fonte.
Superior Para a seção superior dos balões com estilo linha de divisão circular, ou para todos os tipos de balões, selecione:
  • Texto
  • Número do item
  • Quantidade
  • Propriedades personalizadas
Superior se aplica a balões simples e empilhados.
Inferior Para a seção inferior dos balões com estilo linha de divisão circular, selecione:
  • Texto
  • Número do item
  • Quantidade
  • Propriedades personalizadas

Exibição de chamada

Exibição de linha de chamada Selecione um dos seguintes:

  • Reta
  • Curva. Insere uma curva horizontal na linha de chamada que é alinhada com o texto. Selecione uma dessas opções:
    • Usar comprimento de linha de chamada do documento. Deriva o comprimento da linha de chamada das configurações da página Anotações.
    • Comprimento da linha de chamada. Permite inserir o comprimento da porção não curva da linha de chamada.

Layer

Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.
Você deve selecionar De acordo com padrão para Layer (barra de ferramentas Layer) no documento da vista de desenho para aplicar essas configurações de camadas.

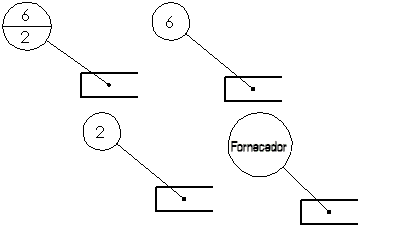

Balão único

Estilo Selecione Nenhum para exibir o texto do balão sem borda ou selecione um formato de balão. O valor predeterminado é Circular.
Circular Triangular
Hexágono Caixa
Diamante Pentágono
Linha de divisão circular Bandeira - 5 lados
Bandeira - Triângulo Sublinhado
Quadrado Quadrado Círculo
Inspeção Nenhum
Tamanho Selecione um tamanho (um determinado número de caracteres), Ajuste preciso (ajusta automaticamente ao texto), ou Tamanho personalizado (você define o tamanho do balão).

Balões empilhados

Estilo Selecione um formato de balão.
Tamanho

Selecione um tamanho (um determinado número de caracteres), Ajuste preciso (ajusta automaticamente ao texto), ou Tamanho personalizado (você define o tamanho do balão).

Layout de balão automático

Selecione um layout:
  • Quadrado
  • Inferior
  • Esquerda
  • Circular
  • Superior
  • Direita
Layout quadrado
