Use a opção de mapeamento plano para projetar uma referência de 0º comum a um grupo de faces ou corpos de superfície.
Para usar a opção de mapeamento plano, na árvore de estudos do Simulation, clique com o botão direito num ícone de casca e selecione Editar definição. No PropertyManager, em Tipo, selecione Composto e em Opções de composto, selecione Mapeamento plano.

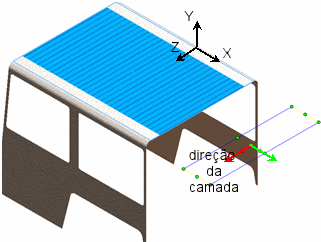

Você pode usar um dos três planos ortogonais, XY, YZ ou XZ, para definir a direção da projeção. Por exemplo, a imagem mostra o modelo da estrutura de um teto de carro usando o plano XZ para o mapeamento plano. Em geral, o plano de projeção precisa ser paralelo à face da casca.

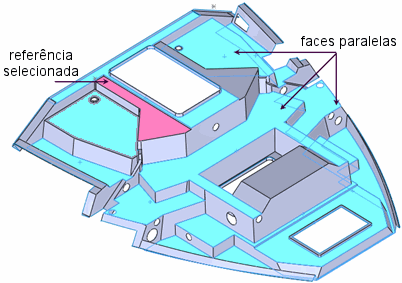

Você pode também usar uma face ou aresta de referência para definir a direção da projeção. Por exemplo, no modelo de bandeja de barco, você pode usar uma das faces de casca paralelas como Referência selecionada para projetar a referência de 0º às outras faces.
