Ângulo da camada

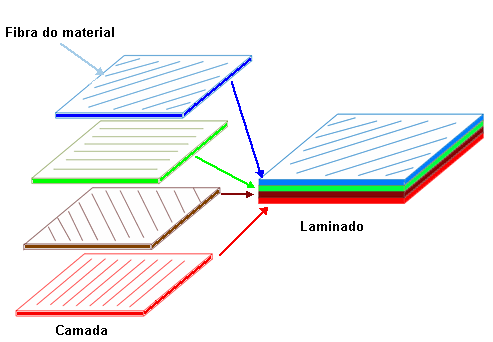

Normalmente, os laminados são empilhados com camadas em diferentes orientações. Você empilha os laminados com as camadas em diferentes orientações quando precisa otimizar a capacidade de carga em diferentes direções. Esse empilhamento é necessário, pois os laminados estão sujeitos a condições complexas de carregamento externo.

normalmente, laminados unidirecionais (mesma orientação do material nas diferentes camadas) são adequados para cargas em uma única direção. Em geral, eles são fracos na direção transversal à orientação das camadas.

Quando você seleciona a linha de uma camada na tabela Camadas de casca composta, o programa realça o ângulo dessa camada na geometria por meio de listas. A direção de orientação das camadas de cada lâmina, que corresponde à direção X para as propriedades do material, é realçada na geometria. A direção Y é transversal à direção da fibra (na superfície) e a direção Z é normal à superfície da camada. As imagens mostram as direções X, Y e Z para os ângulos de camada 0º e 60º.

Ângulo da camada: 0 grau Ângulo da camada: 60 grau

Uma tríade composta é mostrada no centro da face. A tríade tem quatro setas:

Mostra a orientação de 0 grau da camada. A seta vermelha está alinhada com as listras da superfície.
Mostra a orientação de 90 grau da camada. A seta verde tem alinhamento normal às listras da camada.
A seta azul é normal à superfície. Espelhar orientação inverte a direção da seta azul.
Mostra a direção da orientação da camada.
