疲勞檢查繪圖計算

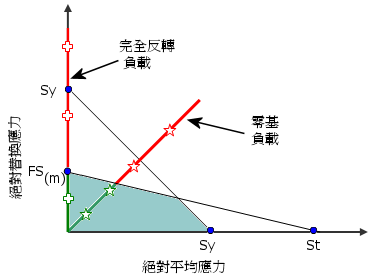

疲勞檢查繪圖的藍色與紅色區域根據下圖確定。對於每個節點，程式都會根據定義的疲勞事件類型計算其他替換應力及平均應力。

FS_(m) = 修改的材質疲勞強度，Sy = 材質降伏強度，St = 材質抗拉強度

• 對於以零為基準的負載疲勞事件 ，所有點都位於座標為以下情況的 45⁰ 軸上：

  平均應力 = 其他替換應力 = ½ * 最大 [P₁ 或 (P₁-P₃)/2)]

  其中的 P₁、P₂、P₃ 分別是第一個、第二個和第三個主應力。

  其相應點在圖中綠色區域內的模型區域，在疲勞檢查繪圖中為藍色，並且沒有疲勞負載。其相應點在綠色區域外的模型區域，在疲勞檢查繪圖中為紅色，並且容易因為疲勞而失敗。

• 對於完全反覆負載疲勞事件 ，所有點都位於其他替換應力為最大 [P₁ 或 (P₁-P₃)/2)] 時的垂直軸（平均應力 =0）上。

  其他替換應力小於修改的材質疲勞強度 FS_(M) 的模型區域，在疲勞檢查繪圖中為藍色，並且沒有疲勞負載。其他替換應力大於 FS_(M) 的模型區域，在疲勞檢查繪圖中為紅色，並且容易因為疲勞而失敗。
