Vlastnosti dokumentu - Jmenovka pomocného pohledu

Můžete určit nastavení výkresů na úrovni dokumentu pro jmenovku pomocného pohledu.

Chcete-li tuto stránku otevřít, klepněte ve výkresu na ikonu Možnosti (základní panel nástrojů), vyberte záložku Vlastnosti dokumentu a zde možnost Zobrazení jmenovek > Pomocné.

Základní norma pomocného pohledu

Základní norma pomocného pohledu

Text pomocné šipky

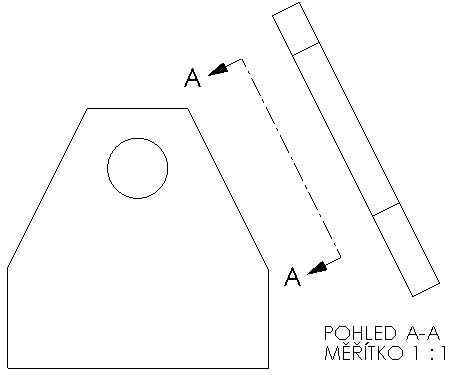

Ukázka textu jmenovky pohledu

Možnosti jmenovky

Podle normy Zaškrtnutím nastavíte dodržování základní normy. Zrušte pro úpravu parametrů jmenovky pohledu:
  • Název. Vyberte název, který se zobrazí ve jmenovce, nebo napište vlastní.
  • Jmenovka. Vyberte způsob, jakým se znázorní písmeno jmenovky odpovídající jmenovce na pohledu rodiče.
  • Měřítko. Vyberte jmenovku pro měřítko nebo napište vlastní.
  • Omezovač. Vyberte možnost zobrazení měřítka:
    • Pro prezentaci měřítka s dvěma čísly oddělenými omezovačem zvolte:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Pro prezentaci měřítka jako poměr dvou čísel následovaných X zvolte # X.
    • Pro skrytí měřítka zvolte možnost <Žádná>.
  • Volba zobrazení jmenovky:
    • Sdružené. Zobrazí sdruženě jmenovku pohledu s názvem a jmenovkou v horní části měřítka.
    • V řádce. Zobrazí název a jmenovku ve stejné řádce.
Zobrazit jmenovky nad pohledem Zvolte zobrazení jmenovky nad pohledem.

Ukázky možností jmenovky

Název POHLED
POMOCNÝ
<Žádný>
Jmenovka X
X-X
X X
<Žádný>
Měřítko MĚŘÍTKO
MĚŘÍTKO:
<Žádný>
Oddělovač X:X
X/X
(X/X)
(X:X)
# X
<Žádný>
