Vlastnosti dokumentu – Jmenovky řezu

Můžete určit nastavení výkresů na úrovni dokumentu pro jmenovku řezu.

Chcete-li otevřít tuto stránku, v otevřeném výkresu klepněte na položku Možnosti (základní panel nástrojů), vyberte kartu Vlastnosti dokumentu a poté klepněte na položku nabídky Zobrazení jmenovek > Řez.

Norma skicování

Norma skicování

Nastavení zděděná z vybrané stránky Norma koncipování.

Norma pohledu řezu

Norma pohledu řezu
Vyberte normu:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl čáry

Nastaví styl čáry řezu a tloušťku zdrojového pohledu.

Zobrazení normy Zobrazuje plynulou čáru řezu ve zdrojovém pohledu.
Alternativní zobrazení Zobrazuje přerušenou čáru řezu ve zdrojovém pohledu.

Text šipky řezu

Písmo

Změní písmo.

Možnosti jmenovky

Podle normy
Zaškrtnutím nastavíte dodržování základní normy. Zrušte pro úpravu parametrů jmenovky pohledu:

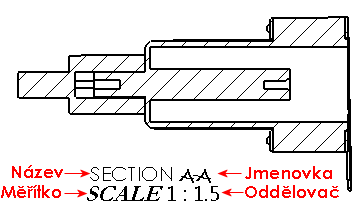

Vyberte název, který se zobrazí ve jmenovce, nebo napište vlastní. Písmo Nastavení písma titulku jmenovky pohledu.
Popisek Nastavení vzhledu znaku, který odpovídá dané jmenovce v pohledu rodiče. Písmo Nastavení písma jmenovky pohledu.
Měřítko Vyberte jmenovku pro měřítko nebo napište vlastní. Písmo Nastavení písma pro měřítko ve jmenovce pohledu.
Oddělovač Nastavení zobrazení měřítka:
  • Chcete-li zobrazit měřítko pomocí dvou čísel s oddělovačem, zvolte:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Chcete-li zobrazit měřítko jako poměr dvou čísel následovaných znakem X, zvolte # X.
  • Chcete-li skrýt měřítko, zvolte <Žádný>.
Písmo Nastavení písma oddělovače ve jmenovce pohledu.
Dva řádky Zobrazí jmenovku pohledu s názvem a jmenovkou sdruženě nad měřítkem.
Jeden řádek Zobrazí název a jmenovku ve stejné řádce.
Zobrazit jmenovky nad pohledem Zobrazí jmenovku nad pohledem.

Hladina

Hladina
Vyberte hladinu.
Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu.
Nastavení hladiny dokumentu pro jmenovku pohledu přepíší nastavení jmenovky pohledu Styl čáry.

Velikost řezu/pohledu

Upravit podle písma šipky řezu Nastaví, aby se velikost šipky pro řezy automaticky přizpůsobila velikosti písma řezu, pokud se šipky neřídí podle písma textu šipky řezu.

Zrušením zaškrtnutí dojde ke změně kót šipky.
Styl Nastaví typ šipky pro řezy.



Typ šipky pro řezy může být jiný než typ šipky pro kóty.

Poloviční řez

Zobrazení normy
 Zobrazí obě šipky. half-section-standard.gif
Alternativní zobrazení
 Zobrazí jednu šipku. half-section-alternative.gif

Obecné zobrazení

Skryje v řezu osazení čáry řezu. Zaškrtnuto (osazení skryta)
Zrušeno zaškrtnutí (osazení zobrazena)
