Prvky podporované kótami velikosti DimXpert

Prvek Příklad a typ kóty
Přidání

Průměr
Zkosení

  • Úhel-vzdálenost
  • Vzdálenost-vzdálenost
DimXpert kótuje zkosení SolidWorks pomocí metody používané k jejich určení.

Zkosení rozpoznaná podle jejich topologie jsou kótována Vzdálenost-vzdálenost.

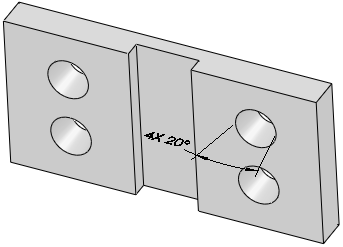

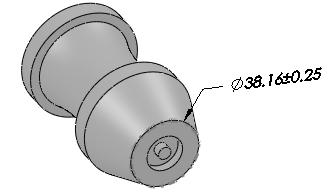

Kužel
Sada externích nebo interních kuželů musí míst stejný vložený úhel a ležet na společné rovině.
Válec

Poloměr
Prvek Příklad a typ kóty
Zaoblení

Poloměr
Protnout kružnici
Kružnice odvozená od průniku kužele a roviny. Kužel musí být kolmý k rovině a nemůže být vytvořen z elipsy. Kužel a rovina mohou být přerušeny zabolením nebo zkosením.
Díra s válcovým zahloubením

  • Průměr a hloubka díry (je-li slepá)
  • Průměr a hloubka válcového zahloubení

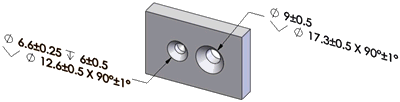

Díra s kuželovým zahloubením

  • Průměr a hloubka díry (je-li slepá)
  • Průměr a úhel kuželového zahloubení
Prvek Příklad a typ kóty
Jednoduchá díra

Průměr a hloubka (je-li díra slepá) nebo označení závitu a hloubka (je-li díra slepá)
Vrub

Délka, šířka a hloubka (je-li díra slepá)
Zadejte typ kóty v dialogovém okně Možnosti DimXpert.
šířka.

Šířka
Prvek Příklad a typ kóty
Koule
