Výběr prvků je plovoucí kontextový panel nástrojů sloužící k odlišení různých typů prvků nástroje DimXpert.
Dostupné volby výběru prvků závisejí na vybrané ploše a aktivním příkazu. Výběr prvků slouží ke všem výběrům prvků, jako jsou:
- Kóty
- Základny
- Geometrické tolerance
- automatická schémata tolerování,
- tvorba polí.
Pořadí prvků ve výběru prvků je založeno na jejich složitosti:
- Základní prvky, např. roviny, válce a kužely, jsou vlevo.
- Složené (kompozitní) prvky, např. díry s válcovým zahloubením, vruby, drážky a pole, jsou uprostřed.
- Složené (kompoundní) prvky, např. složené díry a průsečíky, jsou vpravo. Složené (kompoundní) prvky vyžadují další výběry.
V rámci nástroje DimXpert může jedna plocha zpravidla určit více typů výrobních prvků, které vyžadují různé kóty a tolerance.
Příklad: Práce s výběrem prvků
Použití výběru prvků k vytvoření jednotlivých kót velikostí pro pole děr:
- Otevřete kótovaný díl pomocí nástroje DimXpert pro díly.
- Klepněte na ikonu Kóta velikosti
(panel nástrojů DimXpert) nebo na nabídku .
- Vyberte plochu díry na levé straně.

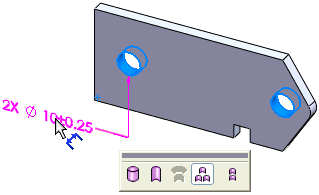

Výběr prvků standardně zvolí pole děr 2X.
- Klepněte na možnost Díra
ve výběru prvků.
- Umístěte tuto kótu klepnutím v grafické ploše.
- V daném správci PropertyManager pod položkou Tolerance/přesnost zadejte 0,5 v poli Maximální odchylka
.
- Klepněte na
.

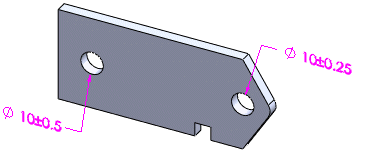

- Zopakujte postup pro díru na pravé straně pomocí výchozích hodnot tolerance.
