Ve Vizualizaci sestavy můžete použít spektrum, které přechází postupně z jedné barvy do druhé, a napomáhá tak vizualizovat číselnou vlastnost, jako je Hmotnost nebo Objem, jejichž hodnota nepravidelně narůstá od jedné součásti k druhé.
Pokud chcete vizualizovat sestavu:
- Na záložce Vizualizace sestavy
klepnutím na záhlaví sloupce seřaďte součásti podle této vlastnosti.
-
Na levé straně podokna klepnutím na svislý pruh zapněte barevné spektrum.

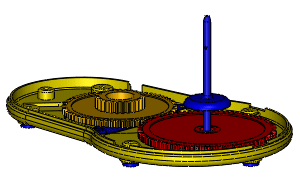

Svislý pruh zobrazí spektrum barev od červené po modrou. Na grafické ploše se každá součást v panelu Vizualizace sestavy změní na přiřazenou barvu. Barvy odrážejí relativní hodnotu vlastnosti každé součásti.
Pokud v hierarchii řazení existuje více vlastností, barvy odpovídají vlastnosti řazení vlevo.
-
Postup přidání barvy do spektra barev:
-
Klepněte v prázdném prostoru na levou stranu od svislého pruhu.
- V dialogovém okně Barva vyberte jinou barvu a klepněte na OK.

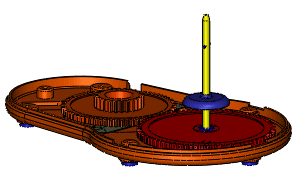

Do spektra se přidá jiný posuvník. Díly mění barvu v grafické ploše.
Posouváním posuvníků barvy můžete měnit distribuci barvy ve spektru. Klepnutím pravým tlačítkem na barevný posuvník můžete změnit jeho barvu nebo ho odstranit. Chcete-li se vrátit na původní dva posuvníky, klepněte pravým tlačítkem na jakýkoliv posuvník a vyberte Obnovit vše.
- Pod záhlavími sloupců přetáhněte vodorovnou roletu dolů a umístěte ji pod součásti, které chcete skrýt.

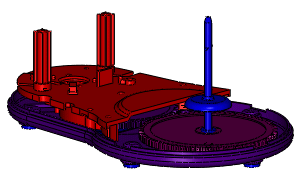

Na grafické ploše budou součásti nacházející se nad roletou skryty.
- Ve spodní části seznamu přetáhněte vodorovnou roletu nahoru a umístěte ji nad součásti, které chcete skrýt.
Na grafické ploše budou součásti nacházející se pod roletou skryty. Spektrum se přizpůsobí viditelným součástem a zobrazí jejich relativní hodnoty.
Chcete-li vrátit roletu do původní polohy, klepněte pravým tlačítkem a vyberte Srolovat nahoru nebo Srolovat na konec.
- Uložte sestavu, aby se uložily nastavení vizualizace sestavy.
