PropertyManager je nástroj pro nastavení vlastností a dalších možností pro množství příkazů softwaru SolidWorks.

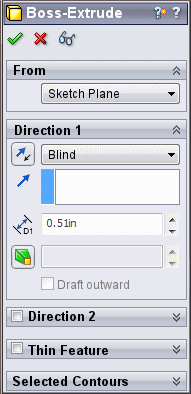

PropertyManager je zobrazen na záložce PropertyManager v panelu na levé straně grafické plochy. PropertyManager se otevře, když zvolíte entity nebo příkazy definované ve správci PropertyManager. V nabídce je také možné definovat další případy, kdy se má PropertyManager otevřít.
Záhlaví |
Ikona prvku a název prvku (Vysunutí1, například) (jen pro čtení).
|
Tlačítka |
|
OK |
Přijmout výběry, provést příkaz a zavřít PropertyManager.
|
|
Storno |
Ignorovat výběry a zavřít PropertyManager.
|
|
Náhled |
Zobrazit náhled prvku.
|
|
Nápověda |
Zobrazit příslušné téma nápovědy.
|
|
Ponechat viditelný |
Připíchnout PropertyManager a ponechat ho otevřený.
|
|
Zadní |
Návrat na předchozí krok.
|
|
Další |
Pokračovat na další krok.
|
|
Zpět |
Vrátit zpět předchozí akci. |
|
Zpráva |
Textové pole, které vás navede k dalšímu kroku, často obsahuje seznam různých způsobů, jak provést další krok.
|
Skupinové rámečky |
Soubor souvisejících tlačítek, seznamů a výběrových rámečků, se společným názvem (například Směr 1), který je možné rozložit nebo sbalit .
|
Výběrová pole |
Přijměte výběr v grafické ploše nebo ve stromu FeatureManager. Když jsou pole aktivní, mají růžovou barvu. Položka, kterou vyberete ve výběrovém poli, bude zvýrazněna na grafické ploše. Chcete-li odstranit jednu položku z výběrového pole, klepněte na ni pravým tlačítkem a zvolte Odstranit, chcete-li odstranit všechny položky, zvolte Zrušit výběry.
|
Plovoucí strom FeatureManager
Plovoucí strom FeatureManager zobrazíte tak, že v grafické ploše klepnete na záhlaví správce PropertyManager.
Svislé a vodorovné ovládání
Když vytvoříte nové dokumenty otevře se PropertyManager v optimální šířce. Šířku můžete upravit přesunutí rozdělovače, který odděluje PropertyManager od grafické plochy. PropertyManager se zobrazí v optimální velikosti pro zobrazení.
Pomocí příčky můžete rozdělit levý panel a zobrazit jakoukoliv kombinaci správce PropertyManager, stromu FeatureManager, správce ConfigurationManager a záložek jiných aplikací. Jakmile se ukazatel změní na , přetáhněte svislou příčku dolů. Chcete-li znovu změnit zobrazení na jeden panel, poklepejte na příčku nebo ji přetáhněte na horní část panelu.
