Kruhové pole poznámky

Ve výkresech lze poznámky zobrazovat v kruhových polích.

Vytvoření kruhového pole poznámky:

  1. Zvolte poznámku.
  2. V pohledu výkresu klepněte na Kruhové pole poznámky (panel nástrojů pro popisy) nebo na Vložit > Poznámky > Kruhové pole poznámky .
  3. V položce Parametry ve správci PropertyManager:
    • Chcete-li umístit střed pole jinde než ve středu pohledu výkresu, nastavte hodnoty do polí Střed X a Střed Y . Střed pole lze také nastavit přetažením bodu výběru.
    • Nastavte Odstupy pro celkový počet stupňů v poli. Na grafické ploše lze také nastavit rozteč .
    • Zaškrtněte políčko Stejné odstupy, aby jednotlivé instance byly od sebe rovnoměrně vzdáleny.
    • Nastavte Počet instancí na celkový počet poznámek. Počet instancí lze také nastavit na grafické ploše .
    • Nastavte Poloměr pole. Poloměr lze také nastavit přetažením bodu výběru .
    • Nastavte Úhel oblouku představující úhel, který se měří od středu vybrané poznámky ke středovému bodu nebo vrcholu pole.
    • Klepnutím na Obrátit směr vytvořte pole v opačném směru okolo kružnice. Směr lze také obrátit na grafické ploše klepnutím na ovladač .

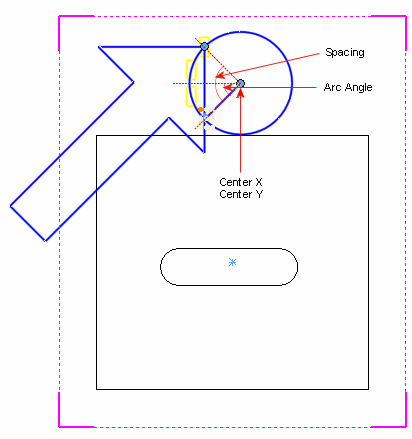

      Změnu poloměru a nastavení středu pole lze provést na grafické ploše přetažením bodu výběru .
      Počáteční poznámka Kruhové pole poznámky
      Upravené kruhové pole poznámky
  4. Klepněte na .
  5. Po vytvoření pole, můžete upravovat jednotlivé poznámky.
