Lineární pole poznámky

Ve výkresech lze poznámky zobrazovat v lineárních polích.

Vytvoření lineárního pole poznámky:

  1. Zvolte poznámku.
  2. V pohledu výkresu klepněte na Lineární pole poznámky (panel nástrojů pro popisy) nebo na Vložit > Poznámky > Lineární pole poznámky .
  3. V položce Směr č. 1 správce PropertyManager:
    • Nastavte Rozteč mezi poznámkami. Na grafické ploše lze také nastavit rozteč .
    • Nastavte Počet instancí na celkový počet poznámek. Počet instancí lze také nastavit na grafické ploše .
    • Nastavte Úhel k úhlovému směru od vodorovné osy X. Chcete-li například vytvořit pole podél 45º čáry začínající u poznámky, nastavte Úhel na 45.
    • Klepnutím na Obrátit směr vytvořte pole podél vynášecí čáry. Pokud například nastavíte Úhel na 45, klepnutím na Obrátit směr se vytvoří pole podél 225º čáry s počátkem v poznámce. Když klepnete na Obrátit směr hodnota Úhel se aktualizuje. Směr lze také obrátit na grafické ploše klepnutím na ovladač .
      Změnu rozteče a úhlu pole lze provést na grafické ploše přetažením bodu výběru .
  4. Zopakujte 4. krok pro Směr 2.

    Směr 2 se aktivuje, když je Počet instancí větší než 1.

  5. Klepněte na .

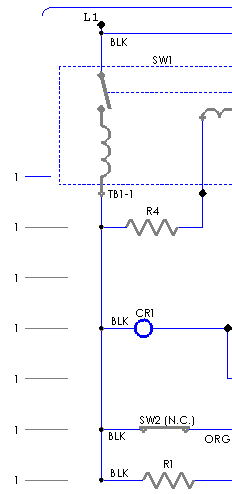

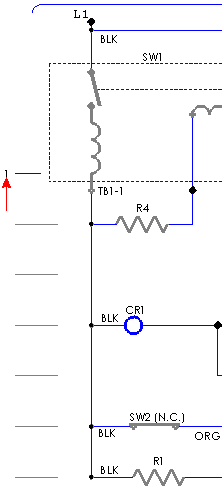

    Počáteční poznámka Vytváření lineárního pole poznámky

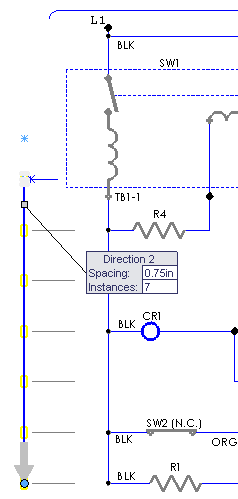

    Lineární pole poznámky Upravené lineární pole poznámky

  6. Po vytvoření pole, můžete upravovat jednotlivé poznámky.
