Contrôle amélioré des lignes de rappel et de cotation

Dans les cotes linéaires et radiales, vous pouvez casser séparément les lignes de cotes et les lignes de rappel autour d'autres éléments de cotation.

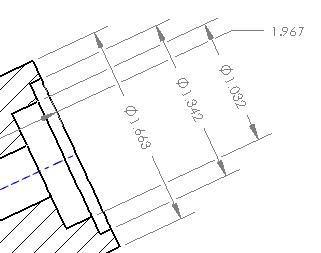

Lignes de cassure non sélectionnées wn-no-breaks.png
Lignes de cassure sélectionnées pour les deux options wn-both-dim-ext-line-breaks.png

Dans les cotes linéaires et radiales, vous pouvez contrôler quels éléments d'une cote sont cassés autour d'autres éléments de cotation. Dans l'onglet Lignes d'attache du PropertyManager respectif, sous Lignes de cassure :

  • Sélectionnez Casser les lignes de rappel pour casser les lignes de rappel autour des lignes de cotation et autres lignes de rappel.
  • Sélectionnez Casser la ligne de cote pour casser la ligne de cote autour d'autres lignes de cote et lignes de rappel.
Sous Outils > Options > Propriétés du document > Dimensions, l'option Casser autour des flèches de cotation uniquement continue à ne permettre les cassures qu'autour des flèches de cote que lorsque vous sélectionnez une des options ci-dessus.
Casser les lignes de rappel uniquement wn-ext-line-breaks.png
Casser les lignes de rappel et les lignes de cotes wn-both-dim-ext-line-breaks.png
Casser les lignes de cotes uniquement wn-dimt-line-breaks.png
Casser autour des flèches de cotes uniquement wn-around-arrows-only-breaks.png
