Modifica delle variabili globali dalla finestra di dialogo Modifica

  1. Nell'albero di disegno FeatureManager fare clic su Estrusione-Estrudi1.

    Il modello si aprirà in modalità schizzo.

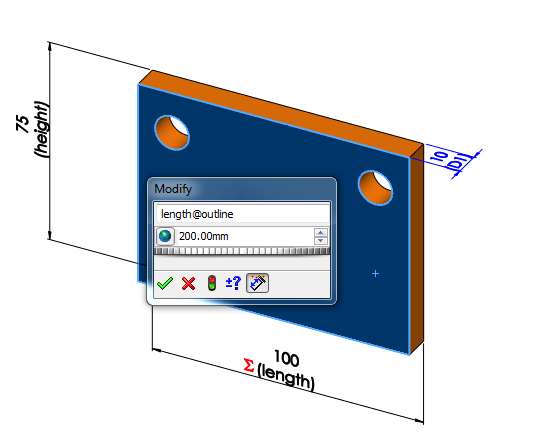

  2. Nello schizzo, fare doppio clic sulla quota lenght@outline.
  3. Nella finestra Modifica, cambiare la quota da 100 a 200.

    Modify global variable 2

    Quando si inserisce o si modifica una variabile globale nella finestra di dialogo Modifica, l'opzione Creare la variabile globale Create Global Variable nel campo di input. Sia la quota "lenght@outline" sia la variabile globale, "overall lenght", rappresentano lo stesso valore.

  4. Fare clic su RicostruisciOTTool_Rebuild_Standard.gif e quindi su PM_OK.gif.
  5. Nell'albero di disegno FeatureManager ® fare clic con il pulsante destro del mouse sulla cartella Equazioni e scegliere Gestisci equazioni.

    Nella finestra di dialogo Equazioni viene visualizzato il nuovo valore per la quota "lenght@outline" e la variabile globale, "overall lenght".
