Esportazione e collegamento di equazioni

Questa procedura mostra il nuovo flusso di lavoro per l'esportazione e il collegamento ai file di testo.

  1. Nella finestra di dialogo Equazioni, fare clic su Esporta.

  2. Nella finestra di dialogo Salva con nome:
    1. specificare il nome e la posizione del file di testo.
    2. Fare clic su Salva.

      Le equazioni vengono salvate in un file di testo.Viene visualizzata la finestra di dialogo Esporta equazioni.

      La finestra di dialogo Esporta equazioni contiene due colonne.La prima colonna indica le equazioni che verranno esportate in un file di testo.La seconda colonna indica le equazioni che verranno collegate tra il modello e il file di testo, in modo che le modifiche vengano applicate in entrambi.Per impostazione predefinita, tutte le equazioni vengono esportate e collegate.

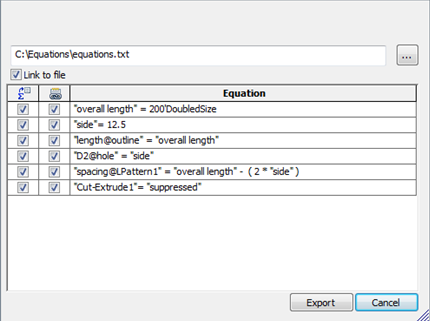

      Export Equations

      Le singole equazioni possono essere collegate o scollegate, selezionando o deselezionando le caselle di controllo nella colonna Link. Le stesse capacità sono disponibili nella schermata Equazioni quando vengono collegate ad un file esterno.

  3. Nella finestra di dialogo Esporta equazioni, fare clic su Esporta.

    Nella schermata Equazioni, l'opzione Collegamento al file esterno è preselezionata. Apparirà anche il percorso del file.

    Link to external file

  4. Nella finestra Equazioni, fare clic su Apri file con linkbutton_compare_drawings_open.gif.

    Il file si apre in un editor di testo.

  5. In "lunghezza complessiva" sostituire 200 con 100 e aggiornare i commenti da Dimensione duplice a Dimensione originale. Salvare quindi il file.

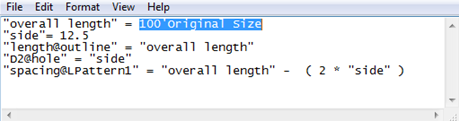

    equations text file

  6. Nella finestra Equazioni, fare clic su RicostruisciOTTool_Rebuild_Standard.gif.

    Tutte le quote che usano la variabile globale, "lunghezza complessiva" si riducono alla quota originale. La finestra di dialogo Equazioni visualizza un'altra colonna per tutte le voci collegate al file esterno.

    Equazioni e variabili globali collegate esternamente non possono più essere cambiate in questa finestra di dialogo. Usare il file esterno per modificarle.

  7. Nella finestra di dialogo Equazioni, deselezionare l'opzione Collegamento al file esterno.

    Ora tutte le equazioni e variabili globali possono essere modificate nella schermata. Anche il percorso al file esterno e la colonna Link vengono rimossi.

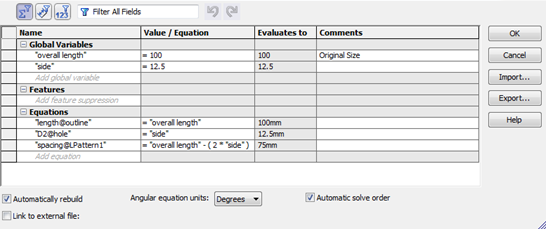

    EquationsDialog_w/o_links
