不連続の DimXpert フィーチャータイプが DimXpert フィーチャーで構築されます。
| 不連続タイプのフィーチャー |
定義(D) |
サポートされるフィーチャー |
例(Example) |
|---|
| パターン
|
同じタイプ（穴、溝、切欠など）で同じサイズパラメータのDimXpert フィーチャーのグループ。
それらは一般に共通の寸法と公差が適用されます。例、直径寸法と位置度の幾何公差を穴のパターンに適用します。
|
- 面取り（Chamfer）
- 座ぐり穴
- 皿穴
- 円筒（Cylinder）
- フィレット（Fillet）
- 切欠（Notch）
- 単一穴（Simple Hole）
- スロット（Slot）
|

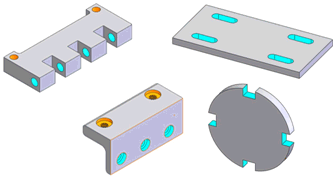

単一穴、座ぐり穴、溝、切欠パターンフィーチャー
|
| リンクされたパターン（Linked Pattern）
|
DimXpert パターンは、SWのモデリングフィーチャーを参照し、関連性を保持しています。 DimXpert パターンフィーチャーは、モデリングフィーチャーが変更されると自動的に更新されます。
リンクされたパターンは、DimXpertManager では、リンクアイコン により識別できます。
スロット パターン 1 はリンクされたパターンで、スロット パターン 2 はリンクされたパターンではありません。
|
サポートされるモデリングフィーチャー：
- 面取り（Chamfer）
- 円形パターン（Circular Pattern）
- 押し出しカット（Extruded Cut）
- フィレット（Fillet）
- 穴ウィザード（Hole Wizard）
- 直線パターン（Linear Pattern）
- ミラー
- 単一穴（Simple Hole）
|
上記に示すように部品上に 4 つの小さい穴があります。リンクされたパターンが適用できる場合、出来ない場合を示します。
リンクされている:
- 穴ウィザードの単一穴か、単一穴フィーチャーでモデリングされた4つの穴
- スケッチが 4 つの円を含む、1 つのカットフィーチャーでモデリングされた 4 つの穴
- 直線、または円形パターンに続く穴ウィザードの単一穴か、単一穴フィーチャー
リンクされていない:
- インポートボディの部品
- 完成された部品が1つのスケッチと押し出しフィーチャーを使用している
|
