フラット パターン( 展開図) の図面を作成するには：
- 図面に追加したい板金部品を開きます。
- （標準ツールバーの）部品/アセンブリから図面を作成
（Make Drawing from Part/Assembly）をクリックし、OKをクリックして図面シートを開きます。
- フォーマットを選択するか、OKをクリックしてデフォルトのフォーマットを使用します。
- パレット表示(View Palette) から、フラット パターン(Flat pattern) を図面シートにドラッグします。
図面ビューのサイズは、スケール (Scale) でユーザー定義スケール (Use custom scale) 使用を選択し、値を入力することで調節できます。

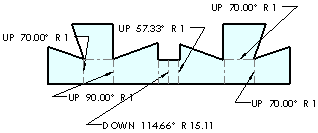

フラット パターンが板金ベンド注記と一緒に表示されます。ベンド注記のオプションは [板金オプション (Sheet Metal Options)] で設定できます。
をクリックします。フラット パターンで追加のフィーチャーの抑制を切り替える場合、フラット パターンのコンフィギュレーションを作成し、そのための図面ビューを選択します。
