Inserir uma vista de seção com offset de entalhe

Para inserir uma vista de seção com offset de entalhe:

  1. Abra install_dir\samples\whatsnew\drawings\sectionview4.slddrw.
  2. Clique em Vista de seção tool_Section_View_Drawing.gif (barra de ferramentas Desenhos) ou em Inserir > Vista de desenho > Seção.
  3. No PropertyManager Vista de seção, clique em Seção.
  4. Em Linha de corte, limpe Iniciar vista de seção automaticamente. Isto elimina a inserção automática da vista de seção e permite que você adicione offsets adicionais à vista.

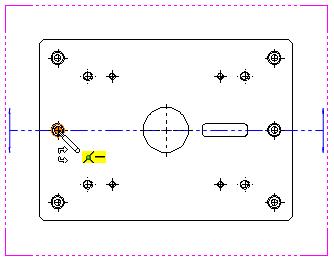

  5. Clique em Horizontal Cutting-line-Horizontal.png e mova a linha de corte para o local como mostrado e clique para posicionar a linha.

    O popup Vista de seção é exibido.

  6. Clique em sectionxpert-notch-offset.png para adicionar um offset de entalhe.

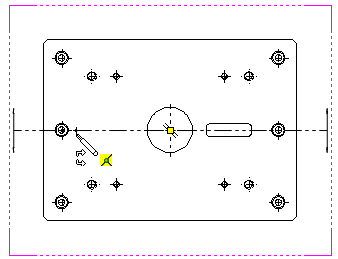

  7. Mova o ponteiro sectionxpert-pointer.png para o local como mostrado e clique para selecionar o primeiro ponto do entalhe.

    Este ponto deve estar na linha de corte.

  8. Mova o ponteiro
    para o local como mostrado e clique para selecionar a largura do entalhe.

    Este ponto deve estar na linha de corte.

  9. Mova o ponteiro para o local como mostrado e clique para selecionar a profundidade do entalhe. O popup Vista de seção é exibido.

    Neste ponto, você poderia acrescentar offsets adicionais à vista.

  10. Clique em sectionxpert-ok.png para fechar o popup Vista de seção.
  11. Arraste a visualização para o local como mostrado e clique para posicionar a vista de seção.
