Inserir uma vista de seção com um único offset

Para inserir uma vista de seção com um único offset:

  1. Abra install_dir\samples\whatsnew\drawings\sectionview4.slddrw.
  2. Clique em Vista de seção tool_Section_View_Drawing.gif (barra de ferramentas Desenho) ou em Inserir > Vista de desenho > Seção.
  3. No PropertyManager Vista de seção, clique em Seção.
  4. Em Linha de corte, limpe Iniciar vista de seção automaticamente. Isto elimina a inserção automática da vista de seção e permite que você adicione offsets adicionais à vista.
  5. Clique em Vertical Cutting-line-Vertical.png e mova a linha de corte para o local como mostrado e clique para posicionar a linha.

    O popup Vista de seção é exibido.

  6. Clique em sectionxpert-single-offset.png para adicionar um único offset.

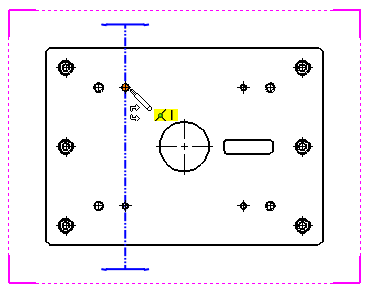

  7. Mova o ponteiro sectionxpert-pointer.png para o local como mostrado e clique para selecionar o primeiro ponto do offset.

  8. Mova o ponteiro
    para o local como mostrado e clique para selecionar o segundo do offset.
  9. Clique em sectionxpert-ok.png para fechar o popup Vista de seção.
  10. Arraste a visualização para o local como mostrado e clique para posicionar a vista de seção.
