Выбор нескольких контуров для тонкостенных вытянутых элементов

В данном примере выполняется выбор контуров эскиза для создания в модели тонкостенных элементов.

wn2013_thin_extrude1
  1. Откройте файл каталог_установки\samples\whatsnew\parts\thin_extrude.sldprt.
  2. Выберите Вытянутая бобышка/основаниеOTTool_Extruded_Boss_Base_Features.gif(панель инструментов "Элементы").
  3. В плавающем дереве конструирования FeatureManager выберите эскиз Sketch9.

    Эскиз Sketch9 появится в разделе Выбранные контуры окна PropertyManager.

  4. В разделе Тонкостенный элемент введите значение 1.00 мм в поле ТолщинаPM_thickness.gif.

    wn2013_thin_extrude3

  5. В окне PropertyManager нажмите Выбранные контуры.
  6. В графической области выберите все шесть линий эскиза внутри кольца.

    wn2013_thin_extrude4

    Линии эскиза отобразятся в разделе Выбранные контуры.

  7. Перетащите маркер в графической области до значения 30 мм, чтобы скорректировать глубину плоскости эскиза.

    wn2013_thin_extrude6

  8. Нажмите PM_OK.gif.

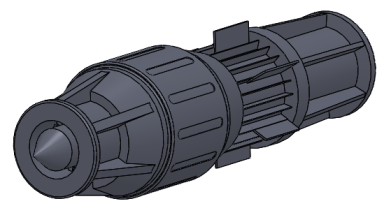

    Ребра добавлены в модель.

    wn2013_thin_extrude5
