En este ejemplo, seleccione los contornos de croquis para crear operaciones de lámina en un modelo.
- Abra directorio_de_instalación\samples\whatsnew\parts\thin_extrude.sldprt.
- Haga clic en Extruir saliente/base
(barra de herramientas Operaciones).
- En el gestor de diseño del FeatureManager desplegable, seleccione Croquis9.
Croquis9 aparece en Contornos seleccionados del PropertyManager.
- En Operación lámina, escriba 1,00 mm para Espesor
.
- En el PropertyManager, haga clic en Contornos seleccionados.

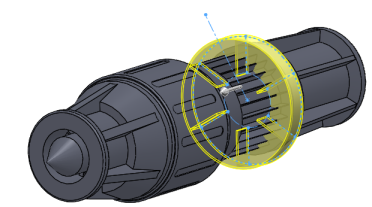

- En la zona de gráficos, seleccione cada una de las seis líneas de croquis dentro del anillo.
Las líneas de croquis se muestran en Contornos seleccionados.
- Tire del asa hasta 30 mm en la zona de gráficos para ajustar la profundidad del plano de croquis.
- Haga clic en

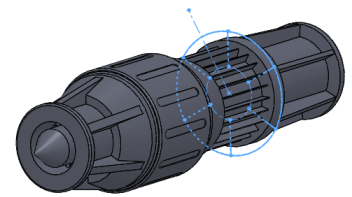

.Las aletas se agregan al modelo.
