Edición de las propiedades de los taladros pasantes y filtrado de los taladros pasantes

A continuación, visualizará y editará la posición y el diámetro de un taladro pasante, filtrará un taladro pasante y creará el modelo en SolidWorks.

1. En el gestor de CircuitWorks, expanda y seleccione Taladros pasantes .

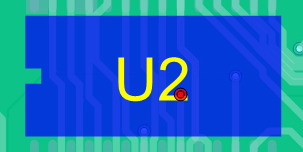

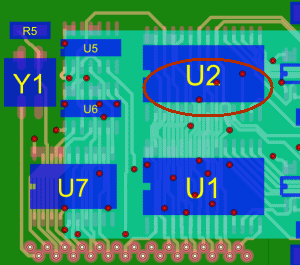

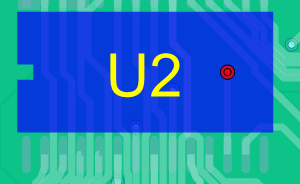

   Hay 37 taladros pasantes en la placa. Hay tres taladros pasantes en el componente U2 de la placa.



2. Haga clic con el botón derecho del ratón en el primer taladro pasante STANDARDVIA_EXAMPLE y seleccione Propiedades.

   Aparece el panel Propiedades de taladro pasante.



3. En Diámetro de taladro pasante, introduzca 1,0 y haga clic en .
4. Repita los pasos 2 y 3 para los otros dos taladros pasantes STANDARDVIA_EXAMPLE .





5. En el comando de menú Filtro de la pestaña Herramientas, haga clic en Taladros pasantes .

   Aparece el panel Filtros de taladros pasantes.

6. Seleccione Mayor que y escriba 0,99.

   Se descartarán los tres taladros pasantes con un diámetro de 1,0 mm. Los taladros pasantes filtrados aparecen suprimidos en el gestor de CircuitWorks.
