Conformidade do quadro de controle do recurso GD&T

A caixa de diálogo Tolerância geométrica (GD&T) suporta as alterações especificadas na norma ASME Y14.5-2009.

Usando a caixa de diálogo Tolerância geométrica:

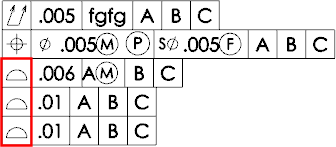

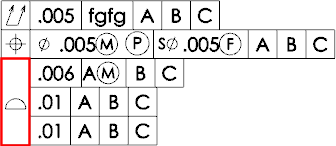

  • Você pode combinar várias linhas adjacentes com os mesmos símbolos geométricos em uma única estrutura composta.

    Drawing_Geometric_tolerance

    Drawing_Geometric_Tolerance2

  • Você pode inserir o símbolo de Translação no final de um campo selecionado.
    Se você adicionar outros símbolos, o símbolo Translaçãogeometric_tolerance_translation.PNG será exibido depois deles no campo.
