Você pode usar a ferramenta Marca de centro para adicionar marcas de centro para ranhuras criadas com o Assistente de furação.
Você pode controlar como as marcas de centro são adicionadas para as ranhuras do Assistente de furação assim como para ranhuras criadas a partir de esboços.
- Clique em Opções
(barra de ferramentas Padrão) ou em Ferramentas.
- Na guia Propriedades do documento, em Padrões de desenho, clique em Linhas de centro/Marcas de centro.
- Especifique as propriedades do documento de desenho para Marcas de centro, Marcas de centro de ranhura e a Camada da marca de centro.
- Clique em Detalhamento, e em Inserir automaticamente na criação da vista, selecione Marcas de centro - ranhuras - peça ou Marcas de centro - ranhuras - montagem.
- Clique em .
- Defina o Esquema e ângulo/offset do rótulo do centro do perfil para usar e clique em Exibir centros de furo.
- Clique em OK.
- Clique em Marca de centro
(barra de ferramentas Anotações) ou .

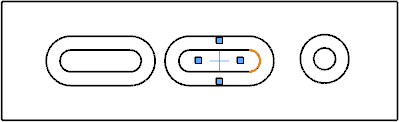

- No PropertyManager, selecione a extremidade da ranhura para as quais você quer inserir a marca de centro.
- Em Inserir automaticamente, selecione Para Todas as ranhuras e selecione as Opções e Marcas de centro de ranhura para usar.
O local da marca de centro é determinado pelos valores usados para definir a ranhura no Assistente de furação.
- Clique em
.
