Você pode usar a ferramenta Chamada de furo para criar as chamadas para as ranhuras do Assistente de Furação.
O arquivo de definição do formato de chamada, install_dir\SolidWorks Corp\SolidWorks\lang\idioma\calloutformat.txt, foi modificado para conter novas chamadas para cada combinação de ranhura. Novas seções foram adicionadas para ranhuras escareada, simples e com rebaixo.
As chamadas de ranhura estão no fim de cada padrão para que você possa mais facilmente localizá-las se quiser modificá-las, ou combiná-las com um arquivo calloutformat.txt já modificado.

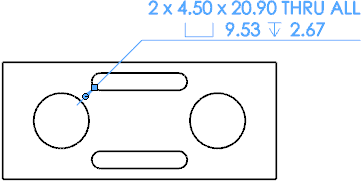

Você pode reanexar a linha de chamada para a ranhura em qualquer ponto ao longo das seções de arco da ranhura. A linha de chamada sempre aponta para o centro do arco. Você pode controlar o ângulo usando o Ângulo de snap de linha de chamada de diâmetro/radial. Clique em para ter acesso a esta opção.
A linha de chamada exibe todas as dimensões relacionadas com as ranhuras que estão marcadas para desenho, além da nota ATRAVÉS DE TODAS ou do valor do símbolo de profundidade se a ranhura for através deles ou cega.
O comprimento da ranhura é determinado pelo tamanho de tangente a tangente da parte principal da ranhura, não pelas tangentes de rebaixo ou de escareamento.
