Puede usar la herramienta Anotación de taladro para crear anotaciones para ranuras del Asistente para taladro.
El archivo de definición del formato de anotación, directorio de instalación\SolidWorks Corp\SolidWorks\lang\idioma\calloutformat.txt, se ha modificado para albergar nuevas anotaciones para cada combinación de ranura. Se han agregado nuevas secciones para las ranuras de avellanado, liso, y refrentado.
Las anotaciones de ranura se encuentran al final de cada estándar, de modo que se pueden encontrar fácilmente si se desean modificar o combinar con el archivo ya modificado calloutformat.txt.
Puede volver a asociar la línea indicativa de anotación a la ranura en cualquier punto a lo largo de las secciones de arco de la ranura. La línea indicativa siempre señala el centro del arco. Puede controlar el ángulo mediante Ángulo de enganche de línea indicativa de diámetro/radio. Haga clic en para acceder a esta opción.

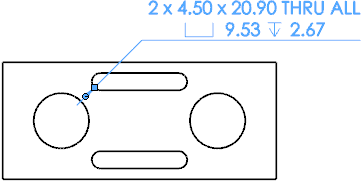

La anotación muestra todas las cotas relacionadas con la ranura que se marcan para dibujar, además de la nota THRU_ALL o el valor del símbolo de profundidad si la ranura es pasante o ciega.
La longitud de la ranura viene determinada por la longitud de tangente a tangente de la pieza principal de la ranura, no por las tangentes de refrentado ni avellanado.
