La simmetria ciclica è supportata per gli studi non lineari.
Disponibile per SOLIDWORKS Simulation Premium.
Nel PropertyManager Vincolo, nella sezione Avanzate, selezionare Simmetria ciclica
.
Il vincolo di simmetria ciclica è adatto alle simulazioni di modelli in cui la geometria, i vincoli e le condizioni di limitazioni e carico si ripetono in modo ciclico rispetto a un asse centrale.
Dopo aver eseguito l'analisi non lineare, è possibile visualizzare i risultati nel modello completo. Nel PropertyManager della quantità di risultato desiderata, in Opzioni avanzate, selezionare Display symmetric results (Visualizza risultati simmetrici).
 |
 |

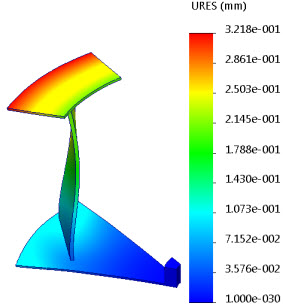

| Risultati di spostamento visualizzati per una parte con vincoli di simmetria ciclica applicati. |
Risultati di spostamento visualizzati per l'intero modello con l'opzione Visualizza risultati simmetrici attivata. |
Per la simmetria circolare, l'angolo tra le facce selezionate deve essere divisibile per 360. L'asse di simmetria deve trovarsi in corrispondenza dell'intersezione dei due piani selezionati dove si applica la simmetria ciclica.
Per impostare il modello per l'applicazione dei vincoli di simmetria ciclica, creare un taglio (o una funzione di taglio dell'assieme) per produrre una sezione del modello che può essere ripetuta in modo ciclico rispetto a un asse di rotazione centrale. Una sezione di taglio valida produce una parte completa, quando viene ripetuta con una funzione di ripetizione circolare con spaziatura equa e non esiste alcuna distanza o interferenze tra le sezioni. Non è possibile applicare un vincolo di simmetria ciclica a una sezione non valida.
