Accoppiamento al centro del profilo

L'opzione Accoppia al centro centra automaticamente tipi di componenti comuni, ad esempio profili rettangolari e circolari, l'uno con l'altro e definisce pienamente i componenti.

  1. Aprire install_dir\samples\whatsnew\assemblies\profile_center_mate\profile_center.sldasm.
  2. Fare clic su Accoppiamento (barra degli strumenti Assieme) o su Inserisci > Accoppiamento.
  3. Nel PropertyManager, in Accoppiamenti avanzati, fare clic su Centro profilo.

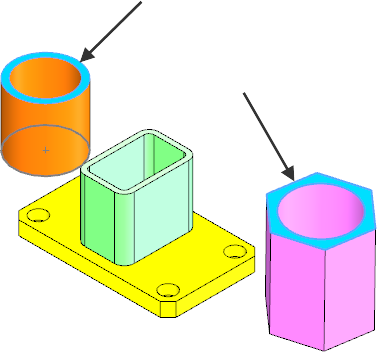

  4. Per Entità da accoppiare, selezionare le facce illustrate.

    I componenti si allineano.

  5. In Allineamento dell'accoppiamento, fare clic su Antiallineato.

  6. Per ruotare il componente, in Orientamento, fare clic su In senso orario.

  7. Fare clic su .

    Il PropertyManager rimane aperto.

  8. In Accoppiamenti avanzati, fare clic su Centro profilo.

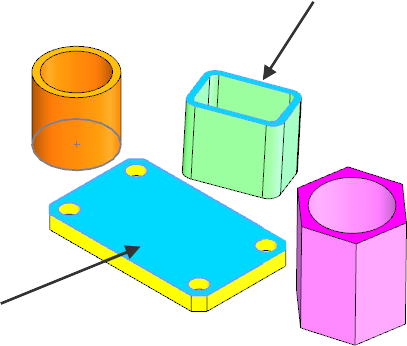

  9. Per Entità da accoppiare, selezionare le facce illustrate.

    I componenti si allineano.

  10. In Distanza di offset, digitare 2,5 e selezionare Capovolgi quota.

  11. Nel PropertyManager, selezionare Blocca rotazione per evitare che i componenti ruotino.
  12. Fare clic su .
  13. Fare nuovamente clic su per chiudere il PropertyManager.
Vedere la Guida di SOLIDWORKS: Accoppiamento al centro del profilo.
