비대칭 필렛

필렛 도구를 사용하여 파트, 어셈블리 및 표면에 대한 비대칭 필렛을 작성할 수 있습니다.

1. 설치 디렉터리\samples\whatsnew\parts\remote.sldprt를 엽니다.

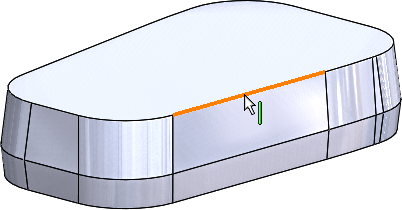

2. 그림과 같이 모서리선을 선택합니다.


3. 필렛 (피처 도구 모음)을 클릭하거나, 삽입 > 피처 > 필렛을 클릭합니다.
4. PropertyManager의 필렛 유형 아래에서 고정 크기 필렛 을 클릭합니다.
5. 필렛할 항목 아래에서 전체 미리보기를 선택합니다.
6. 필렛 변수 아래에서,
   1. 드롭다운 목록에서 비대칭을 선택합니다.
   2. 거리 1 을 5로 설정합니다.
   3. 거리 2 를 10으로 설정합니다.
   4. 반대 방향 을 클릭합니다.
   5. 프로파일에서 Conic Rho를 선택합니다.
   6. Conic Rho 를 0.65로 설정합니다.


   7. 를 클릭합니다.

   비대칭 필렛이 추가됩니다.
