뷰 방향에 수직인 기준면 작성

참조 꼭지점에서 오프셋을 설정하여 화면과 평행인 참조 기준면을 작성할 수 있습니다.

1. 설치 디렉터리\samples\whatsnew\parts\shoe.sldprt를 엽니다.
2. 기준면 (참조 형상 도구 모음) 또는 삽입 > 참조 형상 > 기준면을 클릭합니다.

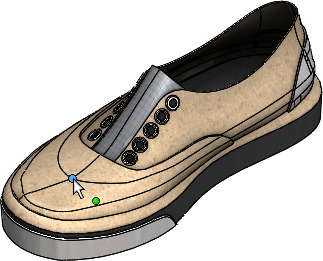

3. 그래픽 영역에서 제1참조에 대해 그림과 같이 꼭지점을 선택합니다.


4. PropertyManager의 제1참조 아래에서 다음을 수행합니다.
   1. 화면에 평행을 클릭합니다.
   2. 거리를 0으로 설정합니다.
5. 를 클릭합니다.

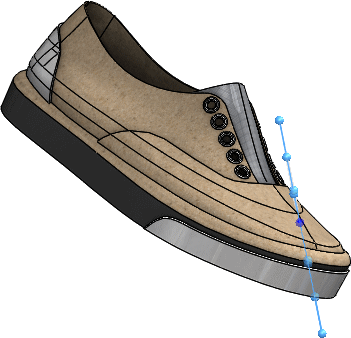

6. 모델을 회전시켜 화면에 수직으로 작성된 기준면을 봅니다.


7. FeatureManager 디자인 트리에서 기준면 1을 오른쪽 클릭하고 피처 편집을 클릭합니다.
8. PropertyManager의 제1참조에서 기준면 업데이트를 클릭하여 화면에 평행하도록 기준면의 방향을 바꿉니다.
9. 를 클릭합니다.
