어셈블리에서 모델 파단도 작성

어셈블리에서 모델 파단도를 작성하려면 다음을 수행합니다.

  1. 설치 디렉터리\samples\whatsnew\parts\model break views\flow body.sldasm을 엽니다.
  2. 삽입 > 모델 파단도를 클릭합니다.

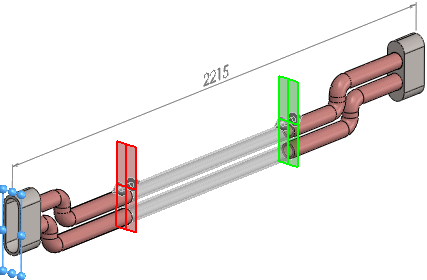

  3. 그래픽 영역에서 핸들을 이용해 빨간색 평면과 녹색 평면을 아래 그림과 같이 이동합니다.

  4. PropertyManager에서:
    1. 스타일 탭을 클릭합니다.
    2. 스타일에서 파이프 분리를 클릭합니다.
    3. 방법에 개별 분리를 클릭합니다.
    4. 속성 아래에서:

      • 틈에 100을 설정합니다.
      • 형상 강도 컨트롤을 중심에서 고 사이의 중간 정도까지 이동합니다.
      • 각도에 15º를 설정합니다.

    5. 를 클릭합니다.

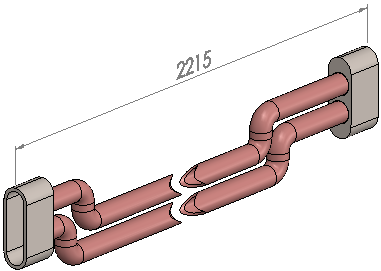

    분리를 적용해도 치수(2215)는 그대로 유지됩니다.
