파트에서 모델 파단도 작성

파트에서 모델 파단도를 작성하려면 다음을 수행합니다.

  1. 설치 디렉터리\samples\whatsnew\parts\model break views\brace strip.sldprt를 엽니다.
  2. 삽입 > 모델 파단도를 클릭합니다.

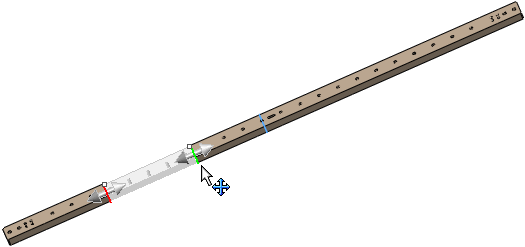

  3. 그래픽 영역에서 핸들을 이용해 빨간색 평면과 녹색 평면을 아래 그림과 같이 이동합니다..

  4. PropertyManager의 모델 분리 단계 아래에서 적용을 클릭합니다.

    파단선을 배치한 곳에서 파단이 나타납니다.

  5. PropertyManager의 모델 분리 단계 아래에서 단계 추가를 클릭합니다.

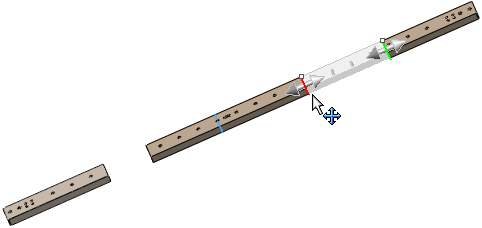

  6. 그래픽 영역에서 핸들을 이용해 빨간색 평면과 녹색 평면을 아래 그림과 같이 이동합니다..

  7. PropertyManager에서:
    1. 스타일 탭을 클릭합니다.
    2. 스타일 아래에서 지그재그 분리를 클릭합니다.
    3. 를 클릭합니다.

      새롭게 파생된 구성이자 2개의 분리 단계가 있는 Model Break View1이 기본 구성 아래에 추가됩니다.
