创建溢出填充阵列

  1. 在 FeatureManager 设计树中右键单击溢出填充阵列，然后单击解除压缩。
  2. 在 FeatureManager 设计树中的溢出填充阵列 下，选择切除-拉伸 3。
  3. 单击插入 > 阵列/镜像 > 填充阵列或单击填充阵列（特征工具栏）。

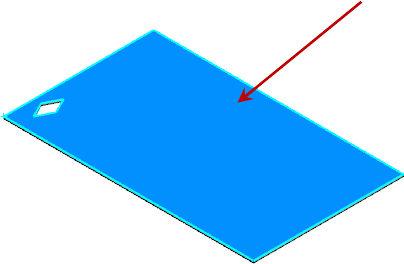

  4. 在 PropertyManager 中，对于填充边界，选择板块的顶面。

  5. 对于阵列布局，选择穿孔。
  6. 对于实例间距，键入 12.5。
  7. 对于交错断续角度，键入 60。

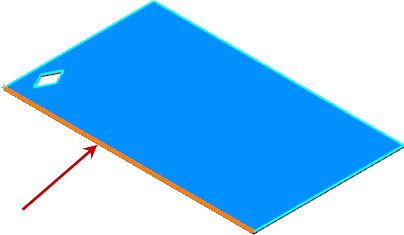

  8. 如果未自动选定，则为阵列方向 选择所示的边线。

  9. 对于边距，键入 -30。

    在 PropertyManager 的阵列布局下，实例记数 是 147。这是填充阵列中切除的总数量。

  10. 在 PropertyManager 中，单击验证计数。

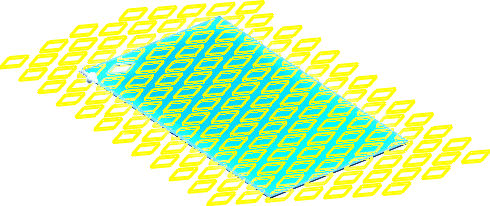

    实例计数 将变为 94，因为只有 94 个切口与模型交叉。

  11. 单击 。
  12. 在 FeatureManager 设计树中，单击填充阵列 2。

    数字 94 出现在图形区域中。

  13. 右键单击溢出填充阵列，然后单击压缩。
