创建实例消耗型填充阵列

  1. 右键单击实例消耗型填充阵列，然后单击解除压缩。
  2. 在 FeatureManager 设计树的实例消耗型填充阵列 中，选择切除-拉伸 4 ，然后单击 插入 > 阵列/镜像 > 填充阵列 ，或单击填充阵列 （特征工具栏）。
  3. 在 PropertyManager 中，对于填充边界，在弹出的 FeatureManager 设计树中选择草图 7。
  4. 对于阵列布局，选择穿孔。
  5. 对于实例间距，键入 4。
  6. 对于交错断续角度，键入 60。
  7. 对于边距，键入 0。

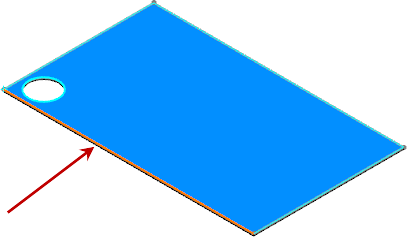

  8. 对于阵列方向，选择所示的边线。

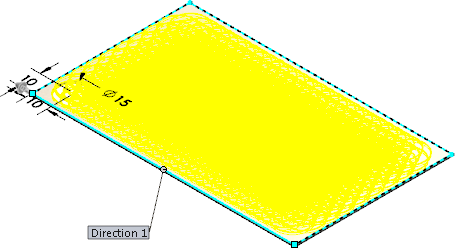

    在 PropertyManager 的阵列布局 中，实例记数 是 467。

  9. 单击 。



  10. 在 FeatureManager 设计树中，单击填充阵列 3。

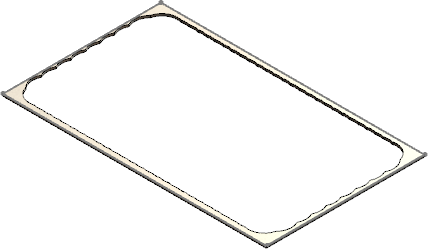

    实例计数会自动进行验证，并且值 70 将出现在图形区域中，因为完成的几何图形上只产生了 70 个部分圆形连线。

  11. 在 FeatureManager 设计树中，单击填充阵列 3，然后单击编辑特征。

    在 PropertyManager，实例计数 已变成 70。

  12. 单击 。
