创建阵列表格

要创建阵列表格：

  1. 在 PropertyManagerr 设计树中，单击创建阵列表格。

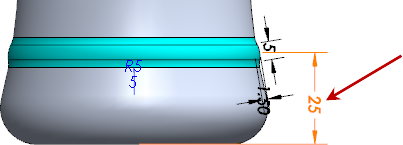

  2. 阵列表格打开后，在图形区域中选择所示的尺寸。

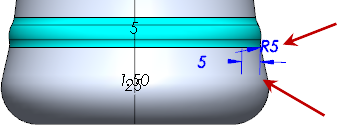

  3. 将模型定向为右视图以选择两个圆角 1 尺寸。

  4. 在阵列表格中，对于要添加的实例数，请键入 4，然后按 Enter。

    阵列表格现包含以下值：

      A B C D E
    1 子体 要跳过的实例 草图2 圆角1
    2 D3 D1 D3
    3 0 25.00mm 5.00mm 5.00mm
    4 1 25.00mm 5.00mm 5.00mm
    5 2 25.00mm 5.00mm 5.00mm
    6 3 25.00mm 5.00mm 5.00mm
    7 4 25.00mm 5.00mm 5.00mm
    如果这些列不像如图所示那样显示，则您可以突出显示某一列以将其拖到新位置。 但是，您不能违背表格中的父级/子级或同级关系。

  5. 单击单元格 C4 并键入 37.5 以更改第一个阵列实例的值。
  6. 选择单元格 C3 和 C4。

    一个小白圈将出现在选定范围的右下角。

  7. 将指针悬停在此白圈上方，直至指针变为 。 向下拖动以将选定范围扩展至列的剩余部分。

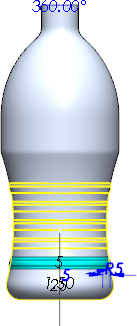

    阵列将延伸到列中的其他单元格，并依次为每个尺寸实例添加 12.5。

  8. 单击更新预览以查看新阵列实例在模型上的显示位置。
