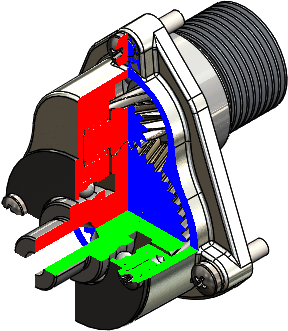

使用剖面视图中的交叉区域

您可以通过切除模型的多个区域在模型中创建剖面视图。 这些区域由“交叉区域”定义。

1. 打开 install_dir\samples\whatsnew\assemblies\intersection_zones\gearbox.sldasm。
2. 单击剖面视图（“视图”工具栏）或视图 > 显示 > 剖面视图。
3. 在 PropertyManager 的剖面方式中选择分区。
4. 在剖面 1 中：
   1. 单击前视基准面。
   2. 在偏移距离 中输入 0。
   3. 选择显示剖面盖和仅图形区域。
5. 在剖面 2 中：
   1. 单击上视基准面。
   2. 在偏移距离 中输入 0。
6. 在剖面 3 中：
   1. 单击右视基准面。
   2. 在偏移距离 中输入 0。
7. 在剖面方式中，单击交叉区域。

   图形区域中将显示上色的交叉区域。

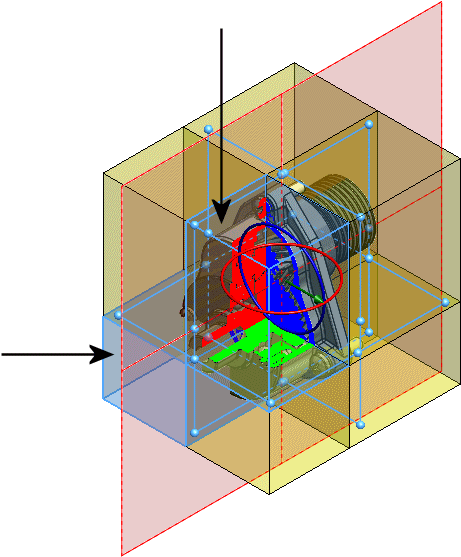

8. 在图形区域中，选择所示的左下和右上交叉区域。


9. 单击 。


10. 将视图方向更改为前视 (Ctrl + 1)。


11. 放大到所示区域并注意沿轴中心线的单点相触。


12. 按 F 或单击整屏显示全图。
13. 在打开的图形区域中，单击右键并单击剖面视图属性。
14. 在 PropertyManager 中，清除仅图形区域。
15. 单击 。
16. 在“任务”对话框中，选择自动解决问题并创建剖面视图。
17. 将视图方向更改为前视 (Ctrl + 1)。
18. 放大到所示区域并注意不再沿轴中心线的单点相触。


19. 已稍微移动创建剖面视图的剖切面以移除导致零厚度几何体错误的单点相触。
