Nominální průměr |
Pro roury, trubky, elektrické instalace a uživatelem definované kruhové tvarovky: Nominální průměr čela. Tato kóta odpovídá kótě NominálníPrůměr@SkicaFiltrů v trubkových či rourových dílech. Pokud má tvarovka pouze jednu konfiguraci, můžete:
- Zadejte hodnotu.
- klepnout na Vybrat trubku (nebo Vybrat rouru), potom vyhledat trubku nebo rouru a vybrat konfiguraci, která má používat nominální průměr.
Pokud má tvarovka několik konfigurací, v konfigurační tabulce určete průměry, pomocí záhlaví sloupce Průměr@BodS<n>.
Pro elektro spojky: K výpočtu přibližné velikosti trasy kabelu nebo vodiče použijte nominální průměr. Po přidání kabelů nebo vodičů do trasy můžete upravit velikost podle potřeby.
|
 |
Výška |
Určuje výšku a šířku elektrického vedení, kabelových lávek a uživatelem definovaných tras s obdélníkovým průřezem. |
 |
Šířka |
| |
Vybrat z dílu |
|
Konfigurace základu
|
Vyberte konfiguraci podle velikosti součásti tak, aby odpovídala tvarovce.
|
|
Tloušťka plochy
|
Zde můžete nastavit standardní průměr nebo výšku a šířku z dílu.
|
|
| |
Zarovnání |
|
Přepnout umístění čepu1
|
(Jen pro čtení.) Závisí na konfiguraci.
|
|
| |
Délka koncovky |
Určuje výchozí délku koncovky tak, aby přesahovala za spojku nebo tvarovku, když je vložena do trasy. Je-li hodnota nastavena na 0, bude délka koncovky 1,5 x větší než průměr trasy. Délku koncovky můžete nastavit v konfiguračních tabulkách pomocí parametru Délka koncovky@BodS<n>. V případě plochých kabelů ponechejte délku koncovky na nule, nebo nastavte její hodnotu větší než polovina šířky kabelu, aby mohly být ohyby v blízkosti konektoru vytvořeny správně. |
| |
Minimální rovná délka |
(Jen pro trubice.) Určuje minimální délku rovné trubice požadované na začátku a na konci trasy. V konfiguračních tabulkách můžete nastavit minimální rovnou délku pomocí parametru MinRovnáDélka@BodS<n>. |
| |
Úprava koncové délky |

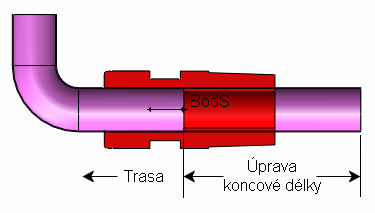

(Jen pro trubice.) Určuje hodnotu pro přidání k řezné délce trubice. V konfiguračních tabulkách můžete nastavit úpravu koncové délky pomocí parametru ÚpravaKoncovéDélky@BodS<n>. Na níže uvedeném příkladu, přizpůsobení délky konce umožňuje výrobci uchytit trubici během ohýbání. Po ohnutí je trubice uříznuta v bodě spojení, aby na konec trasy mohla být přidána tvarovka.
|
| |
Název pole specifikace |
(Jen pro trubky a trubice.) Filtruje možnosti součástí pro vazby s vhodnými specifikacemi. Volitelné pole v konfigurační tabulce, určené pro díly s více konfiguracemi. |
| |
Hodnota specifikace |
(Jen pro trubky a trubice.) Pokud má tvarovka pouze jednu konfiguraci, zadejte hodnotu přidruženou k poli Název pole specifikace. Pokud má tvarovka několik konfigurací, v konfigurační tabulce určete hodnoty, pomocí záhlaví sloupce Specifikace@BodS<n>. |
| |
ID portu |
(Jen pro trubky a trubice.) Určuje porty trasování zařízení používané, když definujete sestavu trasování ze souboru P&ID. Porty trasování zařízení určují spojení trasování. Bez ID portu spojí SOLIDWORKS Routing zařízení z portu s nejbližším průměrem. |
| |
Dodatečná interní délka vodiče |
(Jen pro elektro.) Určuje hodnotu přidanou k řezné délce kabelu, aby bylo započítáno odstranění izolace, ukončení atd. K řezné délce kabelu můžete také přidat procenta prověšení zadáním v Možnostech trasování. Spočítaná řezná délka kabelu vzroste na základě procenta prověšení, aby bylo zahrnuto prověšení, kličky atd, které se mohou vyskytnout při skutečné instalaci.
|
| |
ID 2D schématického čepu |
(Jen pro elektro.) Určuje čísla čepů spojky. Je-li spojka vícečepová a má pro každé číslo čepu více bodů spojení, nastaví tato funkce příslušné číslo čepu. Jde-li o vícečepovou spojku, která ale má pouze jeden bod spojení, nastaví tato funkce čísla všech čepů oddělená uvozovkami (","), např. 1,2,3,4.
|
W
|
(Jen pro plochý kabel.) Nastaví šířku kabelu.
|
|
T
|
(Jen pro plochý kabel.) Nastaví tloušťku kabelu.
|
|
Vybrat kabel
|
(Jen pro plochý kabel.) Nastaví Š a T výběrem plochého kabelu z knihovny kabelů/vodičů.
|
|
Zarovnání
|
(Jen pro plochý kabel.) Určuje hranu, podle které se má zarovnat šířka kabelu.
|
|
Přepnout umístění čepu1
|
Přepne stranu přiřazenou jako strana Čep1, jak je zobrazeno v náhledu. V sestavě kabelu je umístění položky Čep1 znázorněno červeným pruhem podél kabelu.
|
|
