Požadavky geometrie – Koleno trubky

Následující položky jsou vyžadovány, aby mohla být součást použita jako Koleno v SOLIDWORKS Routing.

V názvech skic vyznačení trasy a kótování se rozlišují malá a velká písmena.

ObloukKolena

  • Skica pojmenovaná jako ObloukKolena
  • Oblouk představující osu kolena a kóty pojmenované jako:
    • PoloměrOhybu@ObloukKolena
    • ÚhelOhybu@ObloukKolena

Příklad:

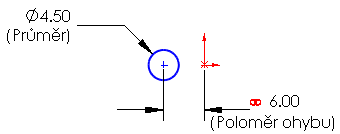

Trasa

  • Skica:
    • pojmenovaná jako Trasa
    • na rovině, která je kolmá k jednomu konci oblouku
  • Kružnice představující vnější průměr kolena s kótou pojmenovanou jako Průměr@Trasa
  • Kóta mezi středem kružnice a středem oblouku:
    • pojmenovaná jako PoloměrOhybu@Trasa
    • spojená s PoloměrOhybu@ObloukKolena

Příklad:

Prvek

Prvek Přidání tažením po křivceFM_sweep_feature.gif, který používá:
  • Trasu jako Profil
  • ObloukKolena jako Křivku
  • Možnost Tenkostěnný prvek k nastavení tloušťky stěn

Příklad:
